90/110/Defender 2.5 TD

车      型：90/110/Defender 2.5 D/TD；Carbodies Taxi FX 4S

年      款：1985-1992

发动机代号：12J，19J

拆卸

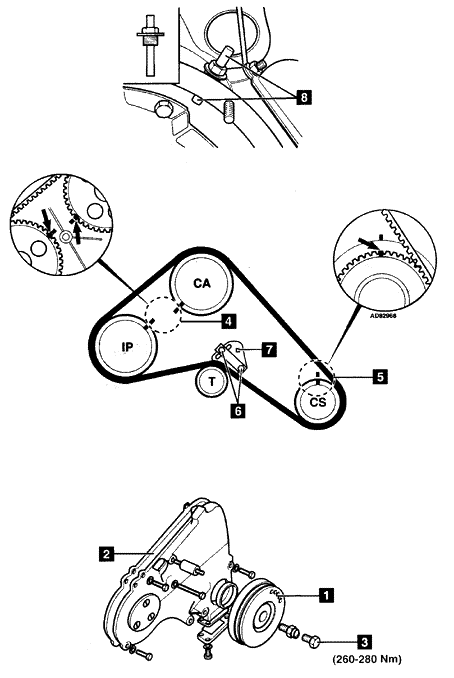

1.拆下：

• 交流发电机
• 冷却风扇
• 曲轴皮带轮1
• 水泵
• 正时皮带罩2

2.安装曲轴皮带轮螺栓3或是起动机起动爪。

3.转动曲轴直到正时标记4和5都对齐。

注意：对齐凸轮轴和喷油泵链轮上的圆点标记。不要管‘F’标记。

4.近期发动机：把正时销插入飞轮上的孔8中。工具号是18G 1458。

5.拧松张紧器螺栓6，移动张紧器，使之离开皮带并拧紧螺栓。

6.拆下正时皮带。

安装

1.确保正时标记4和5都对齐。近期发动机：确保飞轮正时销位置正确。

2.从曲轴链轮开始，按照逆时针的方向安装正时皮带，确保皮带在链轮间被拉紧。

3.拧松张紧器螺栓6。

4.在张紧器的方形孔7中插入扭矩扳手，施加1个大小为23.5-29Nm的扭矩并拧紧螺栓6。

5.拆下飞轮正时销。

6.以正常的转动方向转动曲轴2圈，重复张紧步骤，这样做对于避免正时皮带的过早损坏是很重要的。

7.确保正时标记4和5都已对齐。

8.按照与拆卸相反的顺序安装部件。

9.拧紧曲轴皮带轮螺栓3或起动机起动爪。拧紧力矩：260-280Nm。
