90/110/Defender 200TDi

车      型：90/110/Defender 200 Tdi

年      款：1991-1994

发动机代号：200 TDi

拆卸

1.排出冷却液。

2.拆下：

• 辅助驱动皮带
• 顶部软管
• 冷却风扇和粘性联轴器（左旋螺纹）
• 冷却风扇罩
• 水泵皮带轮
• 水泵

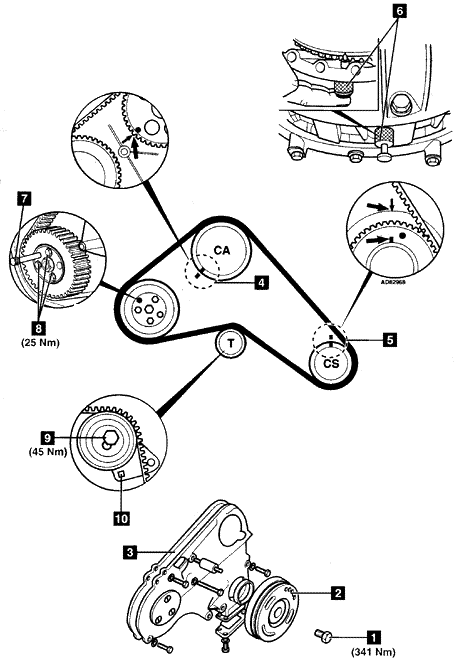

3.使用工具LST 127固定住曲轴皮带轮/减震器。

4.拆下：

• 用工具LST 136或18G 1464/5拆下曲轴皮带轮螺栓1
• 曲轴减震器（如果安装）
• 曲轴皮带轮2
• 正时皮带罩3

5.顺时针转动曲轴到1号气缸的上止点。

6.确保正时标记4对齐。

7.确保曲轴键槽和‘箭头’标记对齐（如图中5所示）。

8.用正时销6锁止飞轮。工具号是LST 128。

注意：正时销要装入飞轮上的狭槽中。

9.把正时销7插入喷油泵链轮中。工具号是LST 129/2。

10.拧松喷油泵链轮螺栓8。

11.拧松张紧器螺栓9，把张紧器推离皮带。

12.稍微拧紧张紧器螺栓9。

13.拆下正时皮带。

注意：如果皮带要重新使用，用粉笔在皮带上标记转动方向。

安装

1.确保曲轴键槽与‘箭头’标记对齐（如图中5所示）。

2.确保正时标记4对齐。

3.确保正时销7在喷油泵链轮中的位置是正确的。

4.确保飞轮正时销6的位置是正确的。

5.从曲轴链轮开始，按照逆时针的方向安装正时皮带。

注意：要注意皮带上转动标记的方向。

6.拧松张紧器螺栓9。

7.把刻度盘式扭矩扳手安装到张紧器板的方形孔10中。

8.在张紧器上施加顺时针方向扭矩。新皮带：19Nm；旧皮带：17Nm。

注意：确保扭矩扳手保持在垂直位置。

9.拧紧张紧器螺栓9，拧紧力矩：45Nm。

10.拧紧喷油泵链轮螺栓8，拧紧力矩：25Nm。

11.拆下正时销6和7。

12.顺时针转动曲轴2圈。

13.确保正时标记4对齐。

14.确保曲轴键槽与‘箭头’标记对齐（如图中5所示）。

15.用正时销6锁止飞轮。

16.把正时销7插入喷油泵链轮中。

17.如果正时销不能被插入，拧松喷油泵链轮螺栓8，转动链轮毂直到正时销能轻松插入。

18.拧紧喷油泵链轮螺栓8，拧紧力矩：25Nm。

19.重复张紧步骤，这对于避免正时皮带过早损坏是很重要的。

20.按照与拆卸相反的顺序安装部件。

21.在曲轴皮带轮螺栓的螺纹上涂上‘Locite 242’密封剂。

22.拧紧曲轴皮带轮螺栓1，拧紧力矩：341Nm。

23.重新加注冷却系统。
