GS300

车      型：GS 300

年      款：1993-1997

发动机代号：2JZ-GE

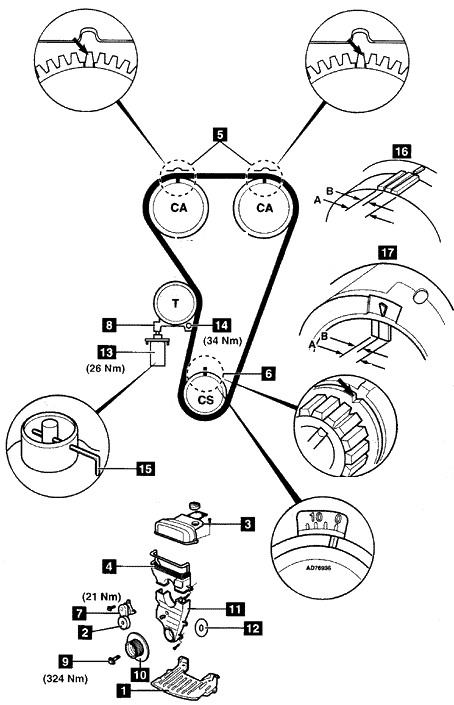

拆卸

1.断开蓄电池地线。

2.排出冷却液。

3.拆下：

• 空气滤清器
• 发动机下挡板1
• 风扇总成和水泵皮带轮

4.通过顺时针转动张紧器皮带轮2使辅助驱动皮带松弛并把皮带拆下。

5.拆下：

• 散热器总成
• 上部和中心正时皮带罩3和4
• 辅助驱动皮带张紧器7

6.顺时针转动曲轴直到上止点标记5和6都对齐。

7.拆卸：

• 使用曲轴皮带轮固定器09213-70010固定住曲轴皮带轮，拆下曲轴皮带轮螺栓9。
• 使用拉出器09950-50010拆下曲轴皮带轮10。
• PAS（动力助力转向）泵前支架和正时皮带下罩11
• 正时皮带自动张紧器总成13
• 正时皮带导向法兰12和正时皮带

8.松开固定螺栓14并拆下张紧轮8。检查皮带轮的运转是否平稳，如有必要进行更换。

安装

1.检查正时皮带自动张紧器体是否渗漏以及推杆伸出量是否为8.0-8.8mm。如有必要，进行更换。

2.把自动张紧器推杆压入壳体并用1.5mm的内六角扳手15把它固定住。

3.在张紧器螺栓14上涂上Locite密封剂，安装张紧轮8并拧紧螺栓到34Nm。

4.确保凸轮轴和曲轴正时标记5和6都已对齐。

5.安装正时皮带。

6.重新安装自动张紧器体13并把螺栓拧紧到26Nm。

7.从自动张紧器体上拆下内六角扳手以释放推杆15，使得推杆把皮带轮压靠在皮带上。

8.顺时针转动曲轴2整圈，确保正时标记5和6都已对齐。

9.按照与拆卸相反的顺序安装部件。

10.重新安装曲轴皮带轮并拧紧螺栓9到324Nm。

注意：有2种类型的辅助驱动皮带张紧器，16和17。

11.检查辅助驱动皮带张紧器，确保张紧器支撑对齐标记在区域A，如果安装的是新皮带，则标记应该位于区域B。如果不是这样，更换皮带或检查张紧器。
