LS400

车      型：LS 400

年      款：1990-1994

发动机代号：1UZ-FE

拆卸

1.排出冷却液。

2.拆下：

• 蓄电池与托架
• 发动机下挡板
• 辅助驱动皮带和张紧器
• 风扇与粘性联轴器
• 风扇皮带轮
• 散热器和软管
• 空气滤清器和软管
• 空调压缩机（软管保持连接）
• PAS（动力助力转向）泵（软管保持连接）
• 上正时皮带罩1
• HT（氧传感器加热器）引线和罩
• LH（左侧）点火线圈
• 水旁通管
• 中心正时皮带罩2
• 分电器盖，信号脉冲轮和壳体
• 交流发电机

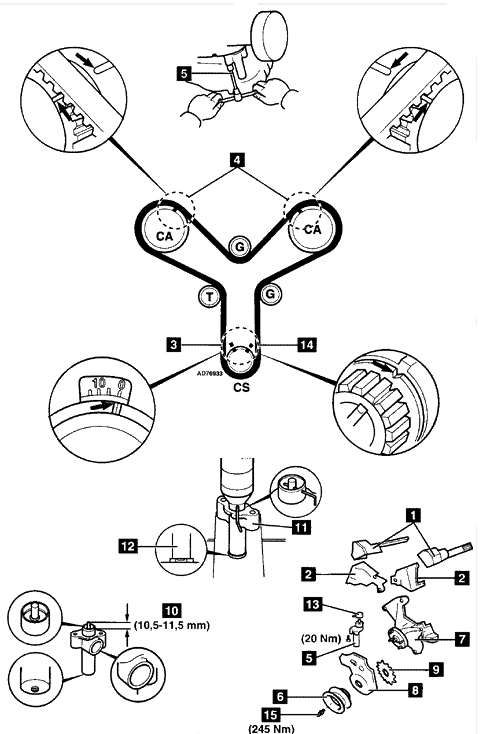

3.转动曲轴到1号气缸的上止点，确保正时标记3和4都已对齐。

注意：如果要安装原来的皮带，检查皮带上的对齐标记是否仍旧可见。如果不可见，在链轮的正时标记处标记皮带。

4.拆下：

• 自动张紧器5
• 如有必要，使用曲轴减震器拉出器09213-00050拆下曲轴减震器6。
• 风扇支架7
• 下正时皮带罩8
• 皮带导向垫圈9
• 正时皮带

安装

注意：在安装皮带前确保发动机处于冷态。

1.检查导轮和张紧轮的运转是否平稳。

2.检查自动张紧器5是否不存在渗漏或损坏，检查推杆是否伸出端面10.5-11.5mm（如图中10所示）。如果不是，更换张紧器。

3.慢慢地压自动张紧器使推杆完全缩回，把1个直径为1.27mm的销插入张紧器体11的孔中以固定推杆。

注意：使用平垫圈以保护张紧器端塞（如图中12所示）。

4.把防尘罩13安装到自动张紧器5上。

5.确保正时标记4和14都已对齐。

6.从曲轴链轮开始，按照逆时针的方向安装正时皮带。确保正时皮带在链轮间被拉紧并且全部的正时标记都对齐。

7.重新安装：

• 皮带导向垫圈9，凸起侧对着皮带
• 正时皮带下罩8
• 风扇支架7
• 曲轴减震器6

8.安装自动张紧器5并交替地拧紧螺栓到20Nm。

9.从自动张紧器上拆下直径为1.27mm的销以释放推杆。

10.按转动方向慢慢旋转曲轴两圈到1号气缸上止点。

11.确保正时标记3和4都已对齐。

12.按照与拆卸相反的顺序安装部件。

13.拧紧曲轴皮带轮螺栓15到245Nm。

14.重新加注冷却系统。
