进口汽车>>正时皮带拆装及正时图>>马自达 |
MX-3 1.6 SOHC |
|
MAZDA
车 型:Demio 1.4;323 1.3 SOHC;MX-3 1.6 SOHC 年 款:1991-2001 发动机代码:B3、B6 SOHC 拆卸 1.举升并支撑住汽车前部。 2.拆卸:
3.Demio:支撑住发动机。拆下右发动机支座。 4.Demio:稍稍降低发动机。 5.所有车型-拆卸:

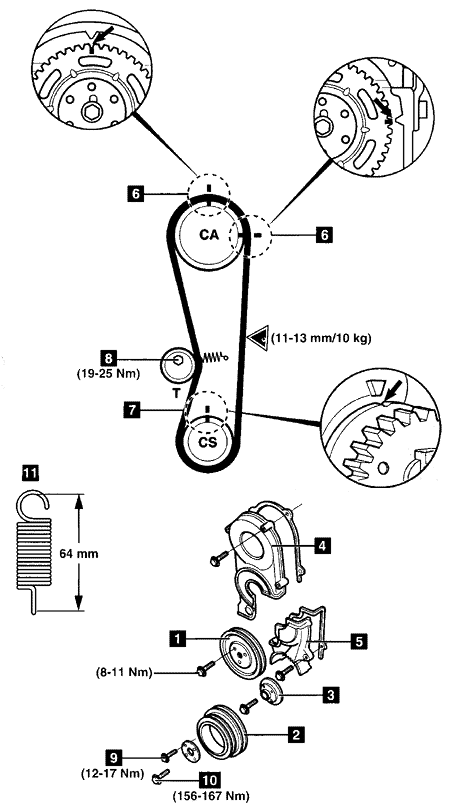

7.顺时针转动曲轴,直到正时标记6、7对准。 8.拧松张紧器螺栓8。 9.断开张紧器弹簧11。 10.拆下正时皮带。 安装 1.检查张紧器弹簧11的自由长度是否是64mm。如有必要进行更换。 2.确保正时标记6、7对准。 3.连接张紧器弹簧。推开张紧器以拉紧弹簧。稍稍拧紧螺栓8。 4.装配正时皮带。 5.顺时针转动曲轴两圈。 注意:不要使曲轴逆时针转动。 6.确保正时标记6、7对准。 7.拧松张紧器螺栓8。使张紧器工作。拧紧张紧器螺栓8。拧紧力矩:19-25牛顿米。 8.顺时针转动曲轴两圈。 9.确保正时标记6、7对准。 10.在皮带▼处施加10千克的载荷。皮带挠度应为11-13mm。 11.如果不是这样:重复张紧程序。 12.按与拆卸相反的顺序安装部件。 13.拧紧曲轴皮带轮中心螺栓10。拧紧力矩:156-167牛顿米。 14.拧紧曲轴皮带轮螺栓9。拧紧力矩:12-17牛顿米。 |
|
|
