323(BA)1.5

车    型：323(BA) 1.5i

年    款：1994-1998

发动机代码：Z5

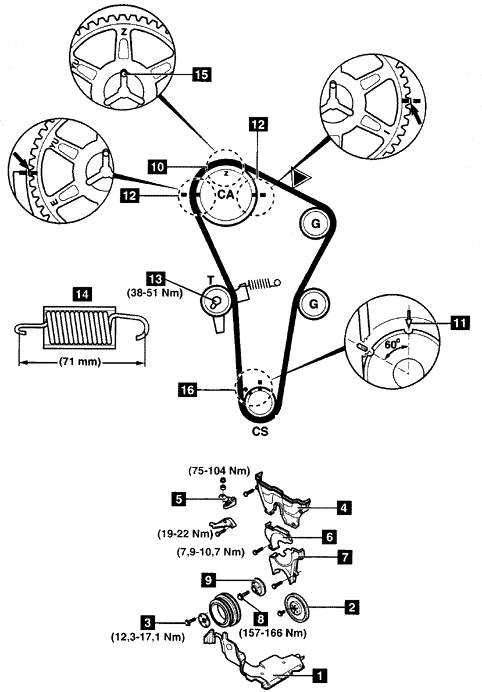

拆卸

1.举升并支撑住汽车前部。

2.支撑住发动机。

3.拆卸：

• 右前轮
• 发动机下挡板1
• 辅助传动皮带
• 水泵皮带轮2
• 曲轴皮带轮螺栓3
• 曲轴皮带轮
• 气缸盖罩
• 量油尺和油尺套管
• 正时皮带上盖4
• 发动机支座5
• 正时皮带中心盖6
• 正时皮带下盖7

4.拆下曲轴链轮螺栓8和曲轴皮带轮轮毂9。

5.暂时装配曲轴链轮螺栓8。顺时针转动曲轴直到凸轮轴链轮“Z”标记在12点钟的位置，见10。

6.确保正时标记11、12对准。

7.拧松张紧器螺栓13。将张紧器移离皮带。稍稍拧紧螺栓。

8.拆下正时皮带。

9.拧松张紧器螺栓13。拆下张紧器弹簧14。检查张紧器弹簧的自由长度是否是71mm。

10.如果不是：换新的张紧器弹簧。

安装

1.确保凸轮轴链轮正时标记对准且“Z”标记在12点钟位置（见10和12）。

注意：如果凸轮轴链轮已拆下：确保链轮装配到凸轮轴时定位销与“Z”标记对准，见15。

2.确保曲轴链轮正时标记11对准。

3.装配张紧器弹簧14。

4.克服弹簧张力推张紧器。稍稍拧紧螺栓13。

5.从曲轴链轮开始，按逆时针方向装配正时皮带。

6.拆下曲轴链轮螺栓8。

7.装配曲轴皮带轮轮毂9。装配曲轴链轮螺栓8。

8.顺时针转动曲轴一圈，然后再转300°，直到曲轴正时标记对准上止点前60°处，见16。

9.拧松张紧器螺栓13。使张紧器工作。

10.拧紧张紧器螺栓13。拧紧力矩：38-51牛顿米。

11.顺时针转动曲轴两圈，然后再转60°。确保正时标记10、11、12对准。

12.在皮带▼处施加一个10千克的载荷。皮带挠度应为7.0-9.0mm。

13.如果不是这样：重复张紧程序。

14.拧紧曲轴链轮螺栓8。拧紧力矩：157-166牛顿米。

15.按与拆卸相反的顺序安装部件。
