进口汽车>>正时皮带拆装及正时图>>马自达 |
323(BG)1.8 16V |
|
MAZDA

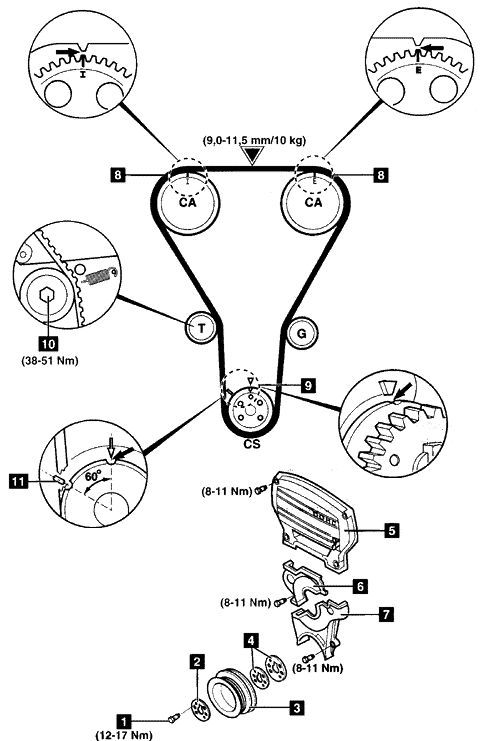

车 型:323(BG) 1.8 16V 年 款:1989-1994 发动机代码:BP DOHC 拆卸 1.举升并支撑住汽车前部。 2.拆卸:
3.顺时针转动曲轴到1号气缸的上止点。 4.确保正时标记8、9对准。 5.拧松张紧器螺栓10。 6.将张紧器移离皮带,稍稍拧紧螺栓。 7.拆下正时皮带。 注意:如果要重复使用皮带,用粉笔在皮带上标记旋转的方向。 安装 1.确保正时标记8、9对准。 2.从曲轴链轮起,按逆时针方向装配正时皮带。 3.确保链轮之间无张紧轮侧的皮带是张紧的。 4.拧松张紧器螺栓10。使张紧器工作。稍稍拧紧螺栓。 5.顺时针慢慢转动曲轴1又5/6圈,直到曲轴链轮标记与张力设定标记对准。 6.拧松张紧器螺栓。使张紧器工作。拧紧螺栓。拧紧力矩:38-51牛顿米。 注意:皮带张力必须只在张力设定标记11处设定。 7.顺时针慢慢转动曲轴2又1/6圈。确保正时标记8、9对准。 8.在皮带▼处施加一个10千克的载荷。皮带挠度应为9.0-11.5mm。如果不是:重复张紧程序。 9.按与拆卸相反的顺序安装部件。 10.拧紧曲轴皮带轮螺栓1。拧紧力矩:12-17牛顿米。 注意:确保内导向垫圈4凹面远离皮带安装。 |
|
|
