323(BA)2.0i V6

车    型：323(BA) 2.0i V6

年    款：1994-1998

发动机代码：KF DOHC

拆卸

1.举升并支撑住汽车前部。

2.支撑住发动机。

3.拆卸：

• 右前轮
• 发动机下挡板1
• 辅助传动皮带
• 水泵皮带轮2
• 辅助传动皮带张紧器和支架3
• 动力助力转向泵和支架4（不断开软管）
• 曲轴皮带轮螺栓5
• 曲轴皮带轮6
• 量油尺和油尺套管
• 曲轴位置(CKP)传感器
• 正时皮带右盖7
• 正时皮带左盖8
• 发动机支座支架9

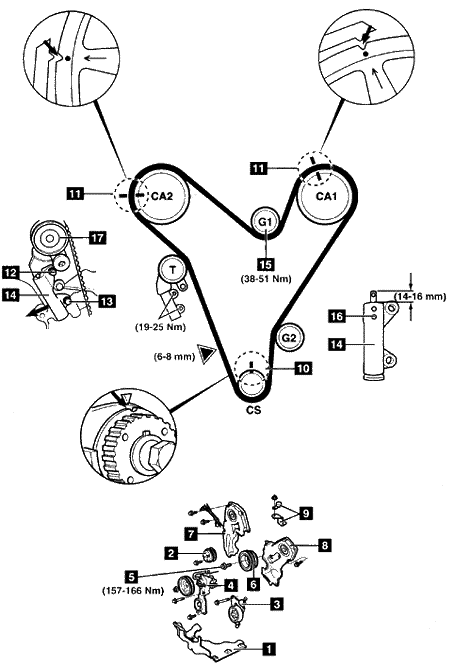

4.转动曲轴到1号气缸的上止点。确保正时标记10、11对准。

5.拧松自动张紧装置螺栓12、13。

5.用工具49-D011-102固定住曲轴链轮。拆下曲轴中心螺栓8。

6.拆下曲轴皮带轮轮毂9。

7.连同自动张紧装置一起拆下上螺栓12。

注意：牢牢固定住自动张紧装置，以防损坏螺栓螺纹。

8.拆卸：

• 导轮(G1)15
• 正时皮带

安装

1.确保正时标记10、11对准。

2.检查张紧器体14是否泄漏。

3.检查推杆突出是否为14-16mm。如果不是：更换自动张紧装置。

4.用合适的压缩工具慢慢将推杆压入张紧器体14，直到孔对准。用1.6mm直径的销穿过下孔来固定推杆。

注意：在张紧器体下放置平垫圈，以免损坏张紧器端部螺塞。作用力不超过1000千克。

5.用上螺栓12将自动张紧装置安装到气缸体。稍稍拧紧螺栓。

6.按下列顺序装配正时皮带：

• 曲轴链轮
• 导轮(G2)
• 凸轮轴链轮(CA1)
• 张紧轮17
• 凸轮轴链轮(CA2)

7.装配导向皮带15，同时在皮带上施压。拧紧螺栓到38-51牛顿米。

8.按箭头方向向外推自动张紧装置14。装配下螺栓13。将螺栓12和13拧紧至19-25牛顿米。

9.从张紧器体拆下销子以释放推杆。

10.顺时针慢慢转动曲轴2圈。确保正时标记10、11对准。

11.在皮带▼处施加10千克的载荷。皮带挠度应为6.0-8.0mm。

12.如果不是：更换自动装置。重复操作5-11。

13.按与拆卸相反的顺序安装部件。

14.将曲轴皮带轮螺栓5拧紧至157-166牛顿米。
