进口汽车>>正时皮带拆装及正时图>>马自达 |
626 2.0 8V |
|
MAZDA
车 型:626(93年以前);E2000(FE EGi) 年 款:1987-2001 发动机代码:F8-1.8,FE-2.0 8V,FE-2.0 12V,F2-2.2 12V-带导轮 拆卸 1.举升并支撑注汽车前部。 2.626-拆卸:
3.E2000-拆卸:

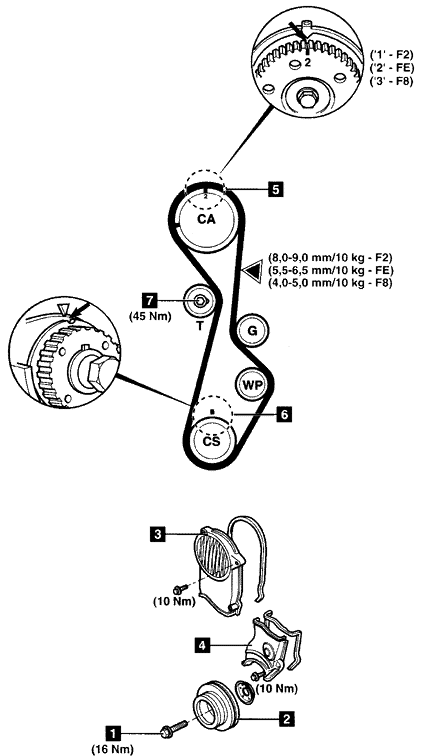

4.拆下曲轴带轮螺栓1。 5.所有车型-拆卸:
6.转动曲轴到1缸上止点。确保正时标记5和6对齐。 注意:F2:对齐凸轮轴正时标记‘1’。FE:对齐凸轮轴正时标记‘2’。F8:对齐凸轮轴正时标记‘3’。 7.拆下曲轴链轮导向垫圈。 8.拧松张紧器螺栓7。从正时带处移开张紧器。轻轻的拧紧螺栓。 9.拆下正时带。 安装: 1.确保正时标记5和6对齐。 2.清洁并检查张紧轮。 3.从曲轴链轮处开始,沿逆时针装配正时带。确保皮带在链轮之间是张紧的。 4.拧松张紧器螺栓7。顺时针转动曲轴两圈。拧紧螺栓到45牛顿·米。 5.确保正时标记5和6对齐。 6.在▼标记处对皮带施加10千克的负荷。皮带挠度如下:
7.按与拆卸相反的顺序安装零件。 8.拧紧曲轴带轮螺栓1到16牛顿·米。 |
|
|
