626 2.0 16V

车      型：626 2.0 16V

年      款：1987-1993

发动机代码：FE-2000 顶置双凸轮轴

拆卸

1.举升并支撑住汽车前部。

2.拆卸：

• 右前轮
• 翼子板内板
• 辅助传动带

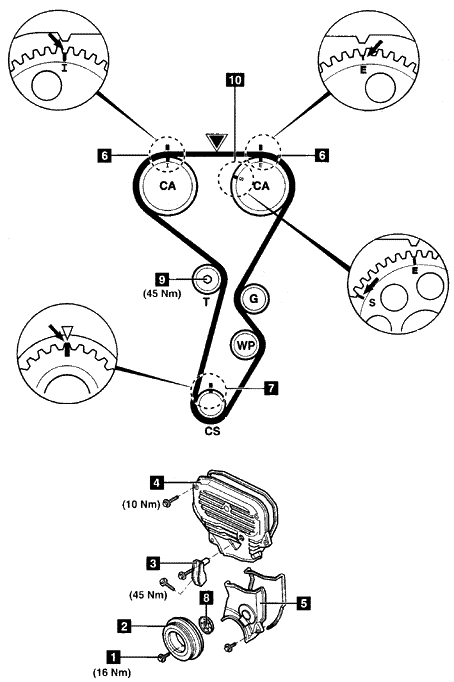

3.拆卸：

• 曲轴带轮螺栓1
• 曲轴带轮2
• 发动机支座3
• 正时带上盖4
• 正时带下盖5

4.转动曲轴到1缸上止点。确保正时标记6和7对齐。

5.拆下曲轴链轮导向垫圈8。

6.拧松张紧器螺栓9。从正时带处移开张紧器。轻轻的拧紧螺栓。

7.拆下正时带。

安装：

1.确保正时标记6和7对齐。

2.向后推张紧器并清洁张紧轮。

3.从曲轴链轮处开始装配正时带。确保皮带在链轮之间是张紧的。

4.拧松张紧器螺栓9。

5.顺时针转动曲轴两圈。确保正时标记6和7对齐。

6.顺时针转动曲轴直到排气凸轮轴链轮上的“S”标记10对齐正时标记。

7.拧紧张紧器螺栓9到45牛顿·米。

8.在皮带的▼处施加10千克的负荷。皮带挠度为7.5-8.5毫米。

9.按与拆卸相反的顺序安装零件。

10.拧紧曲轴带轮螺栓1到16牛顿·米。
