626 2.5 V6

车      型：626 2.5 V6；Xedos 6 2.0 V6；Xedos 9 2.0/2.5 V6；MX-6 2.5 V6

年      款：1992-2001

发动机代码：KF，KL DOHC

拆卸

1.排空冷却液。

2.支撑起发动机。

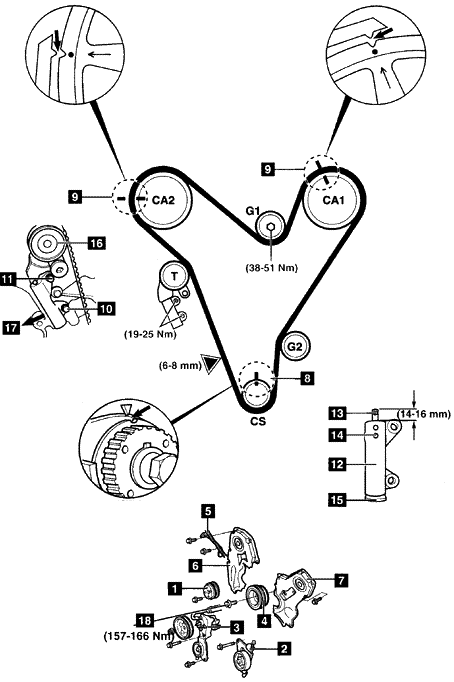

3.拆卸：

• 右内翼子板
• 发动机下部挡板
• 散热器软管
• 右发动机支座
• 辅助传动带
• 水泵带轮1
• 辅助传动带张紧器与支架2
• 动力助力转向泵与支架3。不要断开软管。
• 曲轴带轮4
• 量油尺与管子
• 曲轴位置（CKP）传感器支架
• 发动机配线线束托架5
• 正时带右盖6
• 正时带左盖7

4.转动曲轴到1缸上止点。确保正时标记8和9对齐。

5.拧松自动张紧器装置螺栓10和11。

6.拧下螺栓10。使自动张紧器装置向内朝着正时带旋转。

7.与自动张紧器装置12一起拧下螺栓11。

注意：牢牢固定住自动张紧器装置以防螺栓螺纹损坏。

8.拆下导轮（G1）。

9.拆下正时带。

安装：

1.确保正时标记8和9对齐。

2.检查张紧器体12是否泄漏或损坏。

3.检查推杆13的伸出部分是否为14-16毫米。如果不是，更换自动张紧器装置。

4.用合适的压力慢慢地把推杆13压进张紧器体12，直到孔对齐。用直径为1.6毫米的销子穿过下部的孔14来固定推杆。

注意：在张紧器体下面放一个平垫圈以避免损坏其端部的柱塞15。不要超过1000千克力。

5.用上部螺栓11把自动张紧器装置安装到气缸体上。轻轻的拧紧螺栓。

6.按下列顺序装配正时带：

• 曲轴链轮
• 导轮（G2）
• 凸轮轴链轮（CA1）
• 张紧轮16
• 凸轮轴链轮（CA2）

7.向皮带施加压力的同时装配导轮（G1）。拧紧螺栓到38-51牛顿·米。

8.沿着箭头17的方向向外推自动张紧器装置。装配下部螺栓10。拧紧螺栓10和11到19-25牛顿·米。

9.从张紧器体上拆下销子以释放推杆。

10.沿曲轴的旋转方向慢慢转动曲轴两圈直到正时标记8和9对齐。

11.在▼标记处对皮带施加10千克的载荷。皮带挠度为6.0-8.0毫米。

12.如果不是这样：更换自动张紧器装置。重复操作5-11。

13.按与拆卸相反的顺序安装零件。

14.拧紧曲轴带轮螺栓18到157-166牛顿·米。

15.重新加注冷却系统。
