MX-3 1.8 V6

车      型：MX-3 1.8 V6

年      款：1991-1998

发动机代码：K8 DOHC

拆卸

1.拆卸：

• 发动机下部挡板
• 悬架支柱杆
• 辅助传动带
• 水泵带轮1
• 导轮2
• 动力助力转向泵
• 曲轴带轮3
• 油尺与油尺套管
• 断开发动机线束
• 正时带罩4

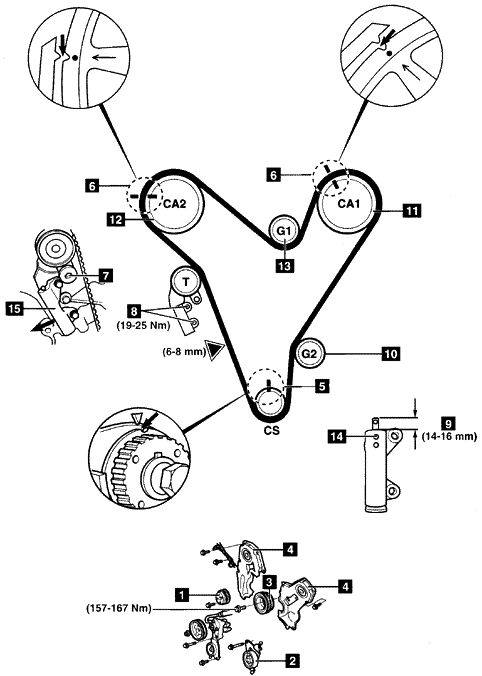

2.顺时针转动曲轴直到正时标记5和6准确定位。

3.拆卸：

• 自动张紧器装置8
• 张紧轮7
• 导轮13（G1）
• 正时带

安装

1.确保正时标记5和6准确定位。

2.检查推杆的伸出部分是否为14-16毫米，见9。如果不是：更换自动张紧器装置。

3.使用合适的压力慢慢的把推杆压进张紧器体15直到孔对齐。用直径为1.6毫米的销子14固定住推杆。

4.上螺栓松松地拧住时安装自动张紧器装置。

5.按下列顺序装配正时带：

• 曲轴链轮
• 导轮10（G2）
• 左凸轮轴链轮11
• 张紧轮
• 右凸轮轴链轮12

6.在皮带上施加压力，同时装配导轮13。

7.向外沿着箭头（见15）方向推自动张紧器装置。将螺栓8拧紧到19-25牛顿·米。

8.从张紧器体上拆下销子以释放推杆。

9.顺指针转动曲轴两圈。

10.在皮带的▼标记处施加10千克的负荷，皮带应该下垂6-8毫米。

11.如果不是这样：更换自动张紧器装置。

12.按与拆卸相反的顺序安装零件。

13.拧紧曲轴带轮螺栓到157-167牛顿·米。
