MX-5 1.6/1.8 DOHC

车      型：MX-5 1.6/1.8

年      款：1989-2001

发动机代码：B6 DOHC，BP DOHC

拆卸

1.排空冷却液。

2.拆卸：

• 进气管
• 散热器与软管
• 辅助传动带
• 水泵带轮1
• 曲轴带轮2
• 气缸盖罩
• 正时带罩3，4和5

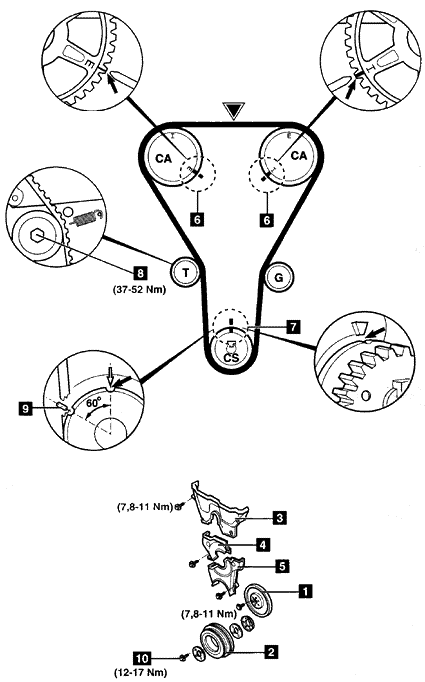

3.转动曲轴到1缸上止点。

4.确保正时标记6和7准确定位。

5.拧松张紧器螺栓8。

6.从正时带上移开张紧器。拧紧螺栓8。

7.拆下正时带。

安装

1.确保正时标记6和7准确定位。

注意：对齐进气凸轮轴‘E’标记和排气凸轮轴‘I’标记。

2.从曲轴链轮处开始，沿逆时针方向装配正时带。确保导轮和凸轮轴链轮之间的正时带张紧。

3.拧松张紧器螺栓8。

4.顺时针转动曲轴1又5/6圈。对齐上止点前大约60度的张力设定标记9。

注意：不要逆时针转动曲轴。

5.拧紧张紧器螺栓8到37-52牛顿·米。

6.顺时针转动曲轴2又1/6圈。确保正时标记6和7准确定位。

7.在皮带的▼处施加10千克的负载，皮带应该下垂9.0-11.5毫米。

8.如果不是这样：重复操作4-6。

9.按与拆卸相反的顺序安装零件。

注意：装配曲轴链轮导向衬垫（凸面一侧朝向曲轴链轮）。

10.将曲轴带轮螺栓10拧紧到12-17牛顿·米。

11.重新加注冷却系统。
