MPV 3.0 V6

车      型：MPV 3.0 V6

年      款：1994-1998

发动机代码：JE

拆卸

1.断开蓄电池负极电缆。排空冷却系统。拆下火花塞导线和火花塞。拆下进气软管。拆下冷却风扇和风扇罩。

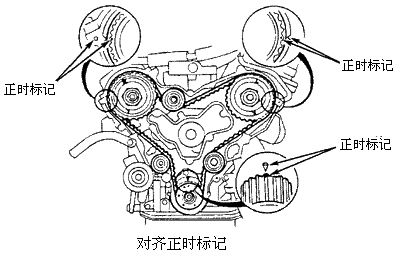

2.拆下传动皮带。拆下空调压缩机传动皮带导轮。拆下支承螺栓和曲轴皮带轮。拆下冷却液旁通软管和上部散热器软管。拆下正时皮带罩和衬垫。转动曲轴并对齐所有正时标记。

3.如果重复使用正时皮带，在正时皮带上作出皮带传动方向的参考标记。

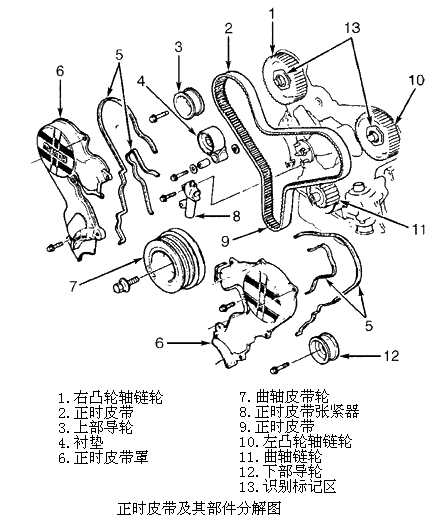

4.拆卸：

• 上部导轮
• 正时皮带
• 正时皮带张紧器
• 张紧轮
• 下部导轮（如有必要）

5.如果拆卸凸轮轴链轮，用凸轮轴链轮前部的链轮保持器（SST-49-H012-010）固定凸轮轴。拆下支承螺栓和凸轮轴链轮。

6.如果拆卸曲轴链轮，用拉出器将链轮从曲轴上拆下。如有必要，从曲轴上拆下锁键。

检查：

1.检查正时皮带是否有损坏的带齿、破裂或油污。确保所有导轮和张紧轮能够自由转动。更换损坏部件。

2.检查正时皮带张紧器是否有油液泄漏痕迹。如果存在油液泄漏，更换正时皮带张紧器。

3.从正时皮带张紧器推杆末端到张紧器壳体边缘测量推杆伸出长度。如果长度不是12.0-14.0毫米,更换正时皮带张紧器。

安装：

1.如果安装曲轴链轮，先将锁键装入曲轴（如果先前已经拆下）。使曲轴链轮与曲轴中的锁键对齐，将链轮安装到曲轴上。

2.安装张紧轮和下部导轮（如果已经拆下）。安装剩余螺栓并拧紧到规范扭矩。确保所有皮带轮清洁并能自由转动。

注意：确保凸轮轴安装后识别标记向外。右侧凸轮轴链轮表面有一个“R”标记，左侧凸轮轴链轮表面有一个“L”标记。左右识别标记应能从发动机后部看到。

3.如果安装凸轮轴链轮，将凸轮轴上的锁键置于12点钟位置。使凸轮轴上的锁键与凸轮轴链轮上的凹槽对齐。安装凸轮轴链轮。安装其余螺栓并拧紧到规范扭矩。

注意：不要在正时皮带张紧器推杆上施加大于1000千克的力。

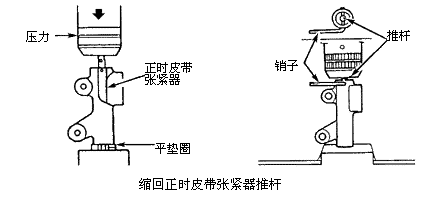

4.用力压正时皮带张紧器，使用平垫片以避免损坏张紧器塞。在张紧器推杆上施加压力直到推杆缩回，并且杆上的孔与壳体上的孔对齐。

5.通过壳体上的孔安装销子，同时安装推杆，以使推杆保持在缩回位置。释放压力，拆下正时皮带张紧器。

6.在销子安装好的情况下，在气缸体上安装正时皮带张紧器。拧紧剩余螺栓到规范扭矩。转动凸轮轴和曲轴，以确保所有正时标记对齐。

7.上部导轮拆下的前提下，按照下列顺序安装：

• 凸轮轴链轮上的正时皮带
• 下部导轮
• 左侧凸轮轴链轮
• 右侧凸轮轴链轮
• 张紧轮

注意：如果重复使用正时皮带，确保皮带按照原来的传动方向安装。

8.安装上部导轮，将剩余螺栓拧紧到规范扭矩。

9.从上止点开始顺时针转动曲轴两圈。

10.在正时皮带上施加压力，从张紧器上拆下正时销。从上止点开始顺时针转动曲轴两圈。确保所有正时标记对齐。

11.在右侧凸轮轴链轮和张紧轮之间的皮带中点施加10千克力时，检查正时皮带变形量是否为5.0-7.0毫米。

12.如果皮带变形量不符合规范，重复安装过程。按照与拆卸相反的顺序安装其余部件。

13.将紧固零件拧紧到规范扭矩。重新加注冷却系统并对系统放气。
