进口汽车>>正时皮带拆装及正时图>>马自达 |
929 3.0 V6 |
|
MAZDA
车 型:929 3.0 V6 年 款:1992-1995 拆卸 1.断开蓄电池负极电缆。排空冷却系统。 2.拆下:

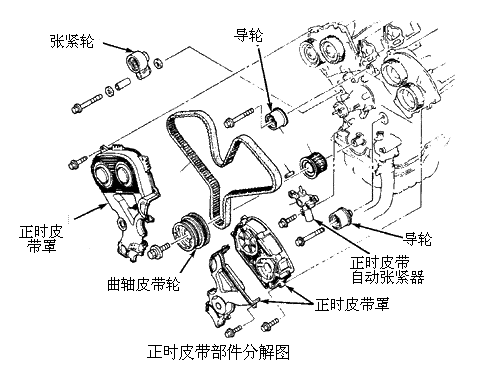

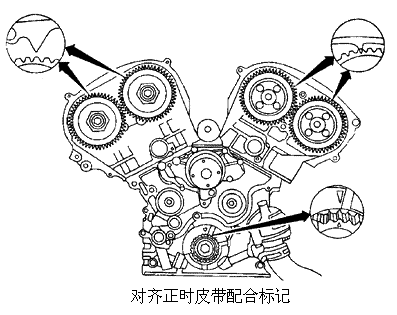

3.拆下分电器。拆下正时皮带罩和衬垫,见下面的分解图。转动曲轴以对齐皮带轮配合标记。见正时标记图。拆下正时皮带上部导轮。 注意:如果重复使用正时皮带,标记转动方向。 4.拆下正时皮带和正时皮带自动张紧器。 检查 检查自动张紧器推杆伸出长度。推杆应从张紧器体凸出12-14毫米。如果长度不符合规范,更换张紧器。 安装: 1.用一个平垫圈来避免损坏张紧器塞,将张紧器置于虎钳或手动压床中。 2.压张紧器杆,直到通过张紧器体中的孔可以将一个销子插入张紧器杆。在销子安装好后安装张紧器杆。 注意:施加到杆上的压力不要超过1000千克。 3.确保带轮上的配合标记与缸盖上的标记对正。 4.在上部导轮拆下时将正时皮带安装到带轮上。使槽口朝着自动张紧器。安装上部导轮。 5.沿着旋转方向转动曲轴两圈,确保配合标记仍然对正。拆下自动张紧器销。重复这些步骤以确保配合标记仍然对正。 6.检查右侧凸轮轴带轮和下部导轮之间正时皮带的变形量。施加10千克力的情况下,变形量应为5-7毫米。如果变形量不正确,重复安装步骤。如果变形量仍然不正确,检查自动张紧器是否有故障或正时皮带是否破裂。 7.按照与拆卸相反的步骤安装其余部件。将紧固螺栓拧紧到规范扭矩。 |
|
|
