Twingo 1.2(D7F发动机)

车      型：Twingo 1.2；Clio 1.2；Kangoo 1.2

年      款：1995-2001

发动机代号：D7F 700/701/710/730

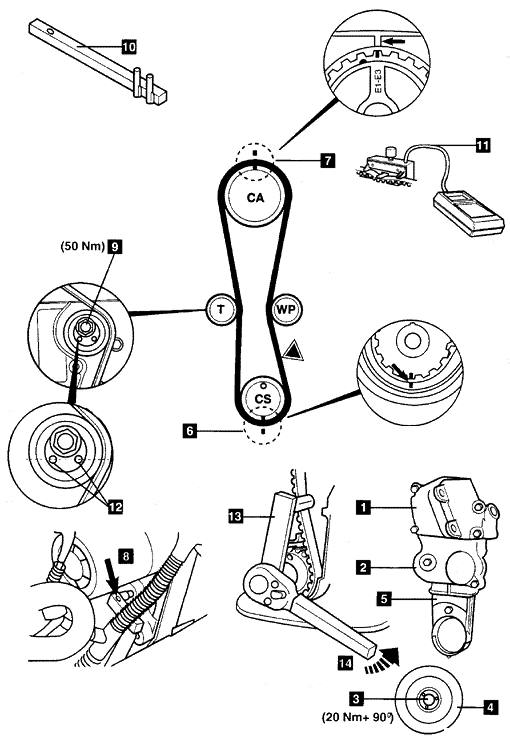

拆卸

1.举升并支撑住汽车的前部。

2.支撑住发动机。

3.拆下：

• 右侧发动机支座1
• 右前车轮
• 右侧防溅挡板
• 辅助驱动皮带
• 正时皮带上罩2
• 曲轴皮带轮中心螺栓3
• 曲轴皮带轮4
• 正时皮带下罩5

4.转动曲轴到1号气缸的上止点。

5.确保正时标记6和7对齐。

注意：凸轮轴链轮上有多个标记，使用靠近‘E1-E3’字母的矩形正时标记。

6.把工具号是Mot.1054的正时销插入飞轮8。

7.拧松张紧器螺母9。

8.使用工具号是Mot.1135-01的张紧器扳手10顺时针转动张紧器使它远离皮带。

9.轻微地拧紧张紧器螺母9。

10.拆下正时皮带。

安装

1.确保正时标记6和7对齐。

2.确保正时销插入飞轮8中。

3.从曲轴链轮开始，按照逆时针的方向安装正时皮带。

4.确保皮带上的标记与链轮上的标记对齐。

5.确保皮带在链轮间被拉紧。

6.暂时地安装曲轴皮带轮中心螺栓3，轻微地拧紧螺栓。

7.在皮带的▼处连接工具号是Mot.1273的张力计11。

8.拧松张紧器螺母9。

9.使用工具号是Mot.1135-01的张紧器扳手10逆时针转动张紧器直到张力计显示20单位。

10.拧紧张紧器螺母9。拧紧力矩：50Nm。

11.拆下张力计11。

12.拆下正时销8

13.顺时针转动曲轴2圈到1号气缸的上止点。

14.确保正时销能插入曲轴8中。

注意：确保正时销能被拆下。

15.确保正时标记6和7对齐。

16.拧松张紧器螺母9。

17.使用工具号是Mot.1135-01的张紧器扳手10转动张紧器直到孔处于水平的位置。

18.拧紧张紧器螺母9。拧紧力矩：50Nm。

19.顺时针转动曲轴2圈到1号气缸的上止点。

20.确保正时销能插入曲轴8中。

注意：确保正时销被拆下。

21.确保正时标记与6和7对齐。

22.安装张紧工具13，工具号是Mot.1386。

23.应用10Nm的逆时针扭矩14。

24.拆下张紧工具13。

25.在皮带的▼处连接张力计11。

26.张力计应该显示20±3单位。

27.如果张力不是规范值，使用工具号是Mot.1135-01的张紧器扳手10，手动调整张紧器。

28.拧紧张紧器螺母9。拧紧力矩：50Nm。

29.重复步骤19-28中的操作。

30.按照与拆卸相反的顺序安装部件。

31.拧紧曲轴皮带轮中心螺栓3。拧紧力矩：20Nm±90°。
