进口汽车>>正时皮带拆装及正时图>>雷诺 |
Trafic 1.7 |
|
RENAULT
车 型:R5 1.7;Clio 1.7;R11 1.7;R19 1.7;R21 1.7;Trafic 1.7 年 款:1986-1996 发动机代号:F1N,F2N,F3N,F2R 拆卸 1.拆下:

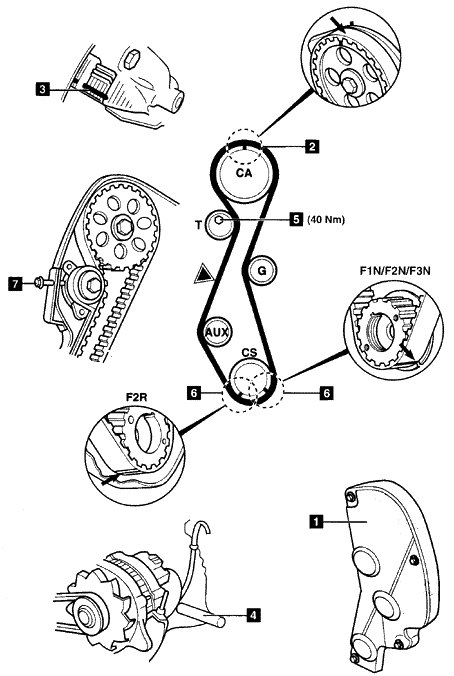

2.顺时针转动曲轴直到正时标记2和3对齐。 3.把正时销插入曲轴4中。工具号是Mot.861。 4.拧松张紧器螺母5。移动张紧器使它远离皮带。轻微地拧紧螺栓。 5.拆下正时皮带。 安装 1.确保凸轮轴链轮正时标记2对齐。 2.确保正时销正确定位4。 3.从曲轴链轮开始,按顺时针方向安装正时皮带。 4.确保皮带上的方向箭头位于凸轮轴链轮和辅助轴链轮之间。 5.把皮带上的标记与链轮上的标记5和6对齐。 6.拧松张紧器螺母5。 7.把1个M6螺栓7拧入正时皮带上后罩,直到张紧器皮带轮与皮带接触。 8.在皮带的▼处施加稳定的压力。 9.在皮带的▼处连接张力计。工具号是Mot.1273。 10.拧入M6螺栓7直到张力计显示25单位。 11.拧紧张紧器螺母5到40Nm。 12.拆下:
13.确保正时标记对齐。 14.拆下正时销4。 15.顺时转动曲轴3圈,插入正时销4。 16.拆下正时销4。 17.在皮带的▼处施加稳定的压力。 18.再检查皮带的张力。张力计应该显示22-25单位。 19.如果不是:重复张紧步骤。 20.按照与拆卸相反的顺序安装部件。 |
|
|
