进口汽车>>正时皮带拆装及正时图>>雷诺 |
Extra/Express 1.4 |
|
RENAULT

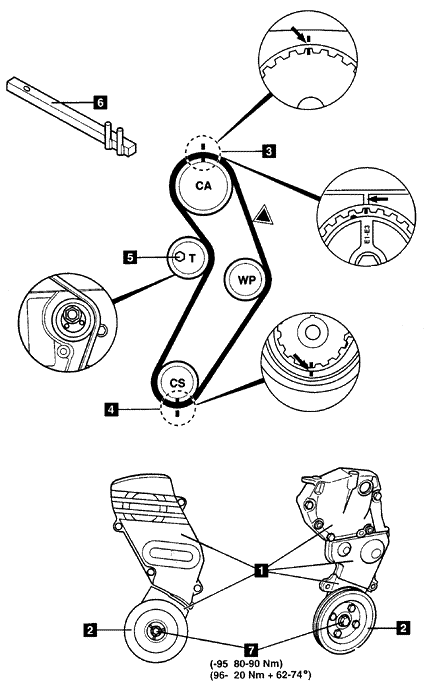

车 型:Clio 1.2/1.4;R19 1.4 ECO(X535);Extra/Express/Rapid 1.4;Kangoo 1.4 年 款:1988-2001 发动机代号:E5F,E6J,E7F,E7J 拆卸 1.举升并支撑住汽车的前部。 2.支撑住发动机。 3.拆下:
4.顺时针转动曲轴直到凸轮轴链轮正时标记3与气缸盖罩上的加强肋以及曲轴链轮正时标记4对齐。 注意:一些凸轮轴链轮有各种标记。使用与“E1-E3”字样相邻的矩形标记。 5.松开张紧器螺母5。将张紧器从皮带上移开。轻轻拧紧螺母。 6.拆下正时皮带。 安装 注意:不要安装旧皮带。 1.确保正时标记3、4正确定位。 2.装配正时皮带。注意皮带上转动标记的方向,使皮带上的标记与链轮上的标记对齐。 3.将张力计Mot.1273安装在皮带的▼处。 4.拧松张紧器螺母5。靠着皮带转动张紧器,直到张力计显示30个单位。工具号为Mot.1135。 5.将张紧器螺母5拧紧至50Nm。 6.顺时针转动曲轴3圈。确保正时标记4对齐。 7.重新检查皮带张力。张力计应显示30个单位读数。如果不是这样:重复张紧步骤。 8.按照与拆卸相反的顺序安装其余部件。 9.拧紧曲轴皮带轮螺栓7。 1995年以前车型:80-90Nm。1996年以后车型:20Nm+62-74度。 |
|
|
