进口汽车>>正时皮带拆装及正时图>>雷诺 |
Laguna 1.6 16V |
|
RENAULT
车 型:Clio 1.4/1.6 16V;Megane/Scenic 1.4/1.6 16V;Laguna 1.6 16V 年 款:1998-2001 发动机代号:K4J 712/713/750,K4M 700/701/720/724/748 拆卸 1.举升并支撑住汽车的前部。 2.拆下:
3.支撑住发动机。 4.拆下:

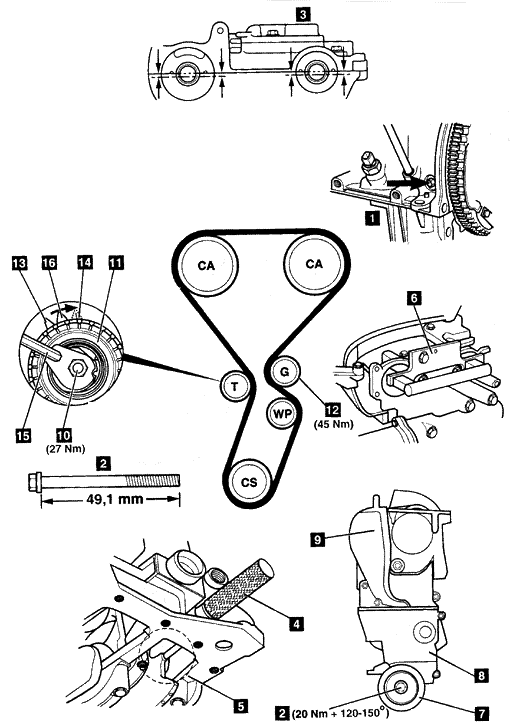

5.顺时针转动曲轴到设定位置,确保曲轴上的槽对齐3。 注意:槽位于气缸盖上表面的下面。 6.在气缸体中插入正时销4。工具号是Mot.1489。 7.确保曲柄臂靠着正时销(如图中5所示)。 8.在曲轴的后部安装固定条6。工具号是Mot.1496。 9.用大的螺丝起子锁止飞轮,拧松曲轴皮带轮螺栓2。 10.拆下:
11.拧松张紧器螺母10。 12.使张紧器皮带轮远离皮带。 13.拆下:
注意:不要让曲轴链轮离开曲轴。 安装 1.确保正时销4已被安装,确保曲柄臂靠着正时销(如图中5所示)。 2.确保凸轮轴中的槽对齐(如图中3所示)。 3.确保固定条6正确的安装。 4.安装新的导轮12,拧紧螺栓到45Nm。 5.安装新的张紧器皮带轮11,暂时地拧紧螺母10到7Nm。 注意:确保张紧器皮带轮后部的凸起位于气缸盖的槽中。 6.拆下曲轴链轮,去掉链轮上的油脂,去掉曲轴端部的油脂。重新安装曲轴链轮。 7.从曲轴链轮开始,以逆时针的方向安装正时皮带。确保皮带非张紧侧被拉紧。 8.去掉曲轴皮带轮7上的油脂。 9.安装曲轴皮带轮7。 10.测量曲轴皮带轮螺栓2的长度。最大长度:49.1mm,如果比最大长度长:使用新的螺栓。 11.安装曲轴皮带轮螺栓2。新螺栓:不润滑;用过的螺栓:润滑螺纹与接触表面。 12.暂时地拧紧曲轴皮带轮螺栓2。在螺栓接触表面与曲轴皮带轮7之间留2-3mm的间隙。 13.拧松张紧器螺母10。使用6mm的内六角扳手15,顺时针转动张紧器皮带轮直到指针13位于右侧挡块14。 注意:可动指针13应该超过固定指针16达7-3mm。 14.暂时地拧紧张紧器螺母10。拧紧力矩:7Nm。 15.用大的螺丝起子锁止飞轮,暂时地拧紧曲轴皮带轮螺栓2,拧紧力矩:20Nm。 16.拆下:
17.用大的螺丝起子锁止飞轮,再拧紧曲轴皮带轮螺栓120-150°。(如图中2所示) 18.顺时针转动曲轴2圈到设定位置。 19.在气缸体中插入正时销4。 20.确保曲柄臂靠着正时销(如图中5所示)。 21.确保凸轮轴固定条6能被容易地安装。 22.固定住张紧器皮带轮。使用6mm的内六角扳手,拧松张紧器螺母10。 23.逆时针拧紧张紧器皮带轮直到指针13和16对齐。 24.拧紧张紧器螺母10,拧紧力矩:28Nm。 25.拆下正时销4。 26.拆下塞子。(如图中1所示) 27.在曲轴的后部安装新塞子。 28.按照与拆卸相反的顺序安装部件。 |
|
|
