Laguna 1.8/2.0

车      型:Clio 1.8；R19 1.8；Laguna 1.8/2.0；Espace 2.0

年      款:1992-2001

发动机代号:F3P，F3R

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右前车轮
• 右侧内翼子板
• 发动机下挡板

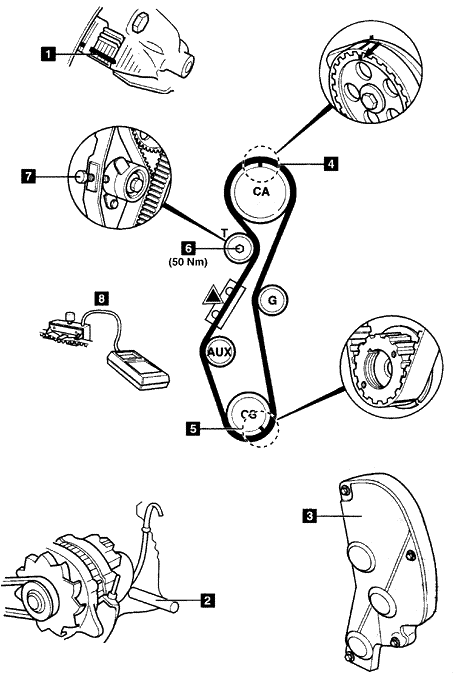

3.转动曲轴到1号气缸的上止点，确保正时标记1对齐。

4.在曲轴中插入正时销2。工具号是Mot.1054.。

5.支撑住发动机。

6.拆下：

• 右侧发动机支座（2部分）
• 辅助驱动皮带
• 曲轴皮带轮
• 正时皮带罩3

7.确保皮带上的标记与链轮上的标记4和5对齐。

注意：如果在后板上没有看见标记，做1个基准标记并，使它与凸轮轴链轮的标记在一条线上。

8.拧松张紧器螺母6，移动张紧器并使它远离皮带，轻微地拧紧螺母。

9.拆下正时皮带。

安装

1.确保正时销2的位置是正确的。

2.按照下面的顺序安装正时皮带：

• 曲轴链轮
• 辅助轴链轮
• 导轮
• 凸轮轴链轮
• 张紧器皮带轮

3.确保皮带上的标记与链轮上的标记4和5对齐。

4.拧松张紧器螺母6。

5.把1个M6x45mm的螺栓7拧入正时皮带上后罩中直到张紧器皮带轮与皮带接触。

6.在皮带的▼处施加稳定的拇指压力。

7.在皮带的▼处连接张力计8，工具号是Mot.1273.。

8.拧入6mm的螺栓7直到张力计如下显示：

  F3P：25 SEEM单位

  F3R：36 SEEM单位

9.拧紧张紧器螺母6到50Nm。

10.拆下：

• 正时销2
• 张力计8
• M6螺栓7

11.顺时针转动曲轴3圈到1号气缸的上止点，插入正时销2。

12.拆下正时销。

13.在皮带的▼处用拇指施加稳定的压力。

14.在皮带的▼处连接张力计8，工具号是Mot.1273.。

15.张力计如下显示：

   F3P：23-27 SEEM单位

   F3R：33-39 SEEM单位

16.如果不是，重复张紧步骤。

17.按照与拆卸相反的顺序安装部件。

18.拧紧曲轴皮带轮螺栓到90-100Nm。
