进口汽车>>正时皮带拆装及正时图>>雷诺 |
Laguna 2.0 16V |
|
RENAULT
车 型:Clio Sport 2.0 16V;Megane/Scenic 2.0 16V; Laguna 1.8 16V;Laguna 2.0 16V;Espace 2.0 16V 年 款:1998-2001 发动机代号:F4P 760,F4R 700/701/730/740/741/744/780 拆卸 注意;如果在怠速转速到2000转/分的发动机转速间,正时皮带的噪声太大,就需要对正时皮带,张紧器和导轮进行调整,请咨询制造商。 1.升高并支撑住汽车的前部。 2.拆下:
3.支撑住发动机。 4.拆下:

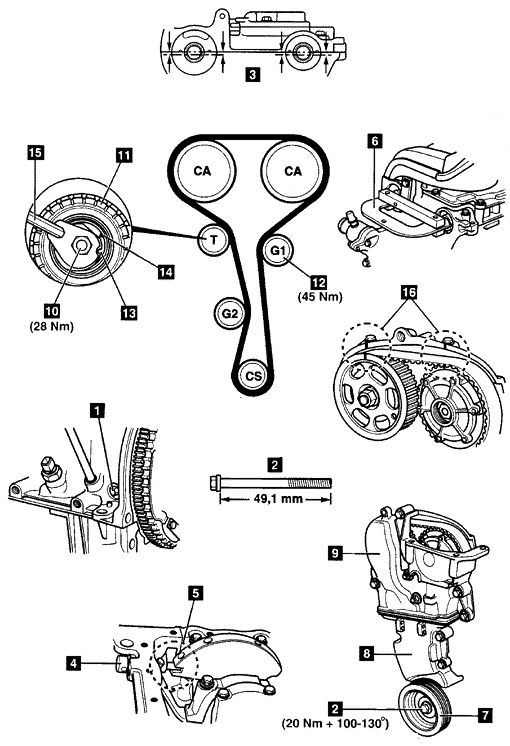

5.用大的螺丝起子锁止飞轮,拧松曲轴皮带轮螺栓2。 6.顺时针转动曲轴到设定位置。确保凸轮轴中的槽对齐。(如图中3所示) 注意:槽位于气缸盖上表面的下面。 7.通过气缸体上的孔把正时销4插入曲轴的槽中。工具号是Mot.1054.。 注意:确保正时销不要插入曲柄臂平衡孔5中。 8.在曲轴的后部安装固定条6。工具号是Mot.1496.。 9.拆下:
10.拧松张紧器螺母10。 11.使张紧器皮带轮离开皮带。 12.拆下:
注意:不要让曲轴链轮离开曲轴。 安装 1.确保正时销4在曲轴中的位置是正确的。 2.确保凸轮轴中的槽对齐。(如图中3所示) 3.确保固定条6的安装是正确的。 4.安装新的导轮(G1)12。拧紧螺栓到45Nm。 5.安装新的张紧器皮带轮11。暂时地拧紧螺母10到7Nm。 注意:确保张紧器皮带轮后部的凸起位于气缸盖的槽中。 6.拆下曲轴链轮,去掉链轮上的油脂,去掉曲轴端部的油脂。重新安装曲轴链轮。 7.从凸轮轴链轮开始,以逆时针的方向安装正时皮带。确保皮带在非张紧侧被拉紧。 8.去掉曲轴皮带轮7上的油脂。 9.安装曲轴皮带轮 7。 10.测量曲轴皮带轮螺栓2的长度。最大长度:49.1mm,如果比最大长度长:使用新的螺栓。 11.安装曲轴皮带轮螺栓2。新螺栓:不润滑;用过的螺栓:润滑螺纹与接触表面。 12.暂时地拧紧曲轴皮带轮螺栓2。在螺栓接触表面与曲轴皮带轮7之间留2-3mm的间隙。 13.拧松张紧器螺母10。使用6mm的内六角扳手15,顺时针转动张紧器皮带轮直到张紧器标记13和14对齐。 14.暂时地拧紧张紧器螺母10。拧紧力矩:7Nm。 15.用大的螺丝起子锁止飞轮。暂时地拧紧曲轴皮带轮螺栓2。拧紧力矩:20Nm。 16.用漆或是粉笔在凸轮轴链轮和气缸盖上指示的地方做标记。(如图中16所示) 17.拆下:
18.用大的螺丝起子锁止飞轮。再把曲轴皮带轮螺栓2 拧紧 100-130°。 19.转动曲轴2圈到设定位置。确保正时标记16对齐。 20.通过气缸体的孔把正时销4插入曲轴。 21.确保凸轮轴固定条6能容易地安装。 22.确保张紧器皮带轮标记13和14对齐。如果没有对齐:重复张紧步骤。 23.拧紧张紧器螺母10。拧紧力矩:28Nm。 24.拆下正时销4。 25.重新安装塞子1。 26.在凸轮轴的后部重新安装塞子。 27.按照与拆卸相反的顺序安装部件。 |
|
|
