Espace 2.0/2.2 |
|
RENAULT
车 型:R18/Fuego 2.0(8V);R20/21 2.0(8V/12V);R25 2.0(8V/12V); Espace 2.0/2.2(8V);Trafic/Master 2.0/2.2(8V) 年 款:1980-1998 发动机代号:829,J5R,J6R J7R 720/721/722/723/726/740/750/751/754/755 J7T,J7T 600/772/782 拆卸 1.1991→:排出冷却液。 2.拆下:

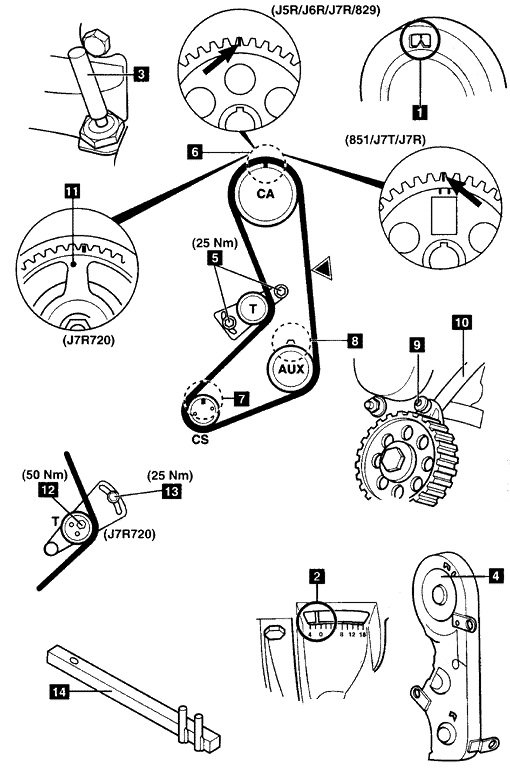

3.顺时针转动曲轴直到凸轮轴链轮正时标记与飞轮上止点标记1与2对齐。 4.对于J7R 720车型:把标记11与正时皮带罩中的指针1对齐。 注意:上止点位置可以通过使用工具号是Mot.861的曲轴正时销3确定。 警告:当拧松或拧紧螺栓时,不要使用工具号是Mot.861的工具固定曲轴。 5.从进气歧管的前部断开软管。 6.拆下正时皮带罩4。 7.除了J7R 720车型:拧松张紧器后板螺母5。 8.J7R 720车型:拧松张紧器螺母12与13。 9.把张紧器移开皮带,轻微地拧紧螺母。 10.拆下正时皮带。 安装 注意:不要安装用过的皮带。用于829发动机,J5R和J6R发动机的皮带有116个齿。链轮可能有圆形或是方形的齿。确保安装的是正确更换的正时皮带。 1.确保正时标记对齐:
2.J7R 720车型:暂时地安装正时皮带罩。把标记11与正时皮带罩中的指针1对齐。 3.安装正时皮带。 注意:要注意皮带上的转动方向标记。 除J7R 720车型:按照下面的步骤进行: 注意:有2种类型的辅助轴壳体:1种带有调整螺钉9,1种不带有调整螺钉。 4.不带有调整螺钉的辅助轴壳体:使用测隙规10检查辅助轴壳体与气缸体间的间隙。 5.安装厚度比步骤4中测量值少0.1mm的测隙规。 6.把张紧器螺母5拧松1/4圈,使张紧器工作。 7.顺时针转动曲轴1圈。 8.拧紧张紧器螺母。拧紧力矩:25Nm。拆下测隙规。 9.带有调整螺钉的辅助轴壳体:使用1个0.1mm厚的测隙规,用调整螺钉9调整间隙。 10.拧松张紧器螺母1/4圈。使得张紧器工作,轻微地拧紧螺母。 11.顺时针转动曲轴3圈,确保飞轮正时标记2对齐。 12.如步骤4和9中的操作所述,检查辅助轴壳体和气缸体间的间隙。 13.把张紧器螺母5拧松1/4圈,然后再拧紧。拧紧力矩:25Nm。 14.在皮带的▼处连接张力计,工具号是Mot.1273。 15.张力计应该显示39单位。如果不是:重复张紧步骤,在上部螺母5上使用工具号是Mot.1384的工具。 J7R 720车型:按照下面的步骤进行: 16.拧松张紧器后板螺母13。 17.把张紧器后板螺母定位到槽形孔的中部。拧紧螺母13,拧紧力矩:25Nm。 18.在皮带的▼处连接张力计,工具号是Mot.1273。 19.拧松张紧器螺母12。 20.使用工具号是Mot.1135的工具14逆时针转动张紧器皮带轮直到张力计显示39±4 SEEM单位。 21.拧紧张紧器螺母12。拧紧力矩:50Nm。 全部车型: 22.拆下张力计。 23.顺时针转动曲轴2圈。 24.在皮带的▼处连接张力计,重新检查皮带张力。 25.按照与拆卸相反的顺序安装部件。 26.1991→:重新加注冷却系统。 |
|
|
