Espace 2.0 TXE/2000-1 4×4

车      型：R21 涡轮增压发动机；Espace 2.0/2000-1

年      款：1986-1993

发动机代号：J7R 760,J7R 752

拆卸

注意：J7R 760车型：皮带有116个齿；J7R 752车型：皮带有115个齿。

1.拆下：

• 辅助驱动皮带

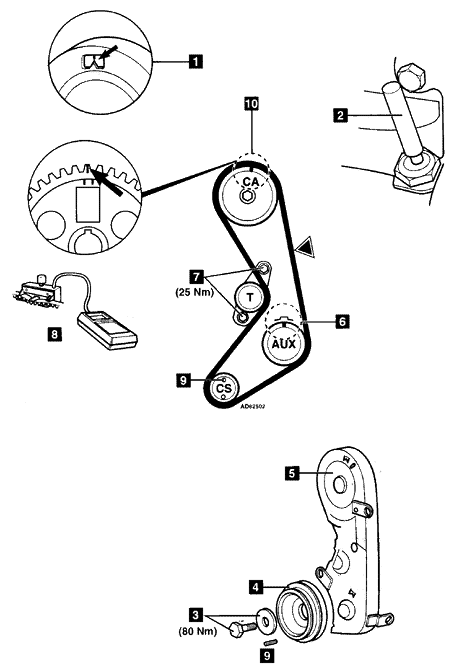

2.转动曲轴到1号气缸的上止点，确保正时标记1对齐。

3.从气缸体上拆下塞子，把工具号是Mot.861的正时销2插入气缸体的孔中。

警告：当拧松或拧紧螺栓时，不要使用工具号是Mot.861的工具固定曲轴。

4.拆下：

• 曲轴皮带轮螺栓3
• 曲轴皮带轮4
• 正时皮带罩5

5.确保辅助轴正时标记6对齐。

注意：J7R 752车型：发动机没有辅助轴正时标记6。

6.拧松张紧器螺栓7，移动张紧器离开皮带，轻微地拧紧螺栓。

7.拆下正时皮带。

安装

注意：除转动方向标记以外的皮带上的其它标记都可忽略。

1.确保凸轮轴链轮正时标记与摇臂轴中心线10对齐。

2.确保正时销2在曲轴中的位置中是正确的。

3.确保辅助轴正时标记6对齐。

注意：J7R 752车型：发动机没有辅助轴正时标记6。

4.从曲轴链轮开始，以逆时针的方向安装正时皮带。确保皮带在链轮间被拉紧。

5.拧松张紧螺栓7，使张紧器工作，拧紧螺栓。

6.拆下正时销2，顺时针转动曲轴2圈。

7.拧松张紧螺栓7，使张紧器工作。

8.拧紧张紧螺栓 7，先拧紧下部螺栓。拧紧力矩：25Nm。

9.在皮带的▼处连接张力计。工具号是Mot.1273。

10.检查皮带的张力，J7R-752：41单位。J7R-760：39单位。

11.拆下张力计。

12.顺时针转动曲轴3圈。

13.重新检查皮带张力。

14.如有必要，重复张紧步骤。

15.安装：

• 正时皮带罩5
• 曲轴皮带轮4

16.确保曲轴皮带轮在销9上正确地对齐。

17.安装曲轴皮带轮螺栓和垫圈3。拧紧力矩：80Nm。

18.按照与拆卸相反的顺序安装部件。
