Safrane 2.0 16V |
|
|
| RENAULT

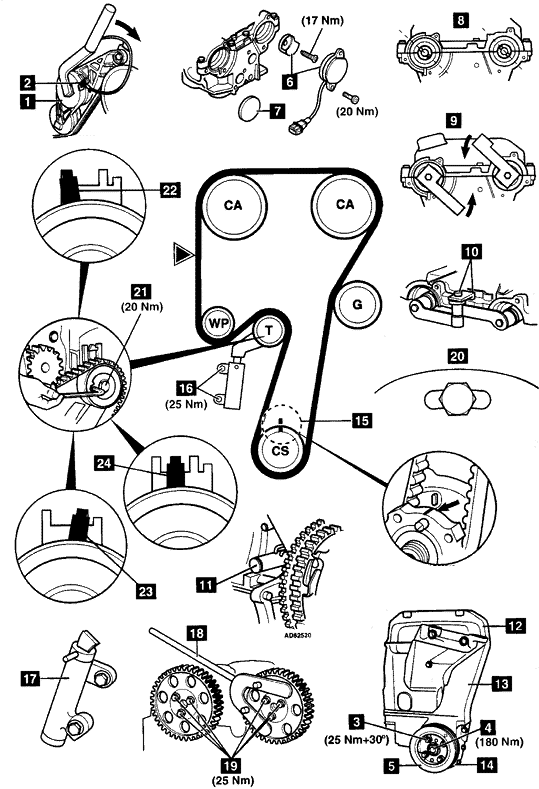

车 型：Laguna 2.0 16V；Safrance 2.0 16V；Safrance 2.5 20V 年 款：1996-2001 发动机代号：N7Q 700/704/710/711,N7U 700/701 拆卸 1.举升并支撑住汽车的前部。 2.拆下：
3.使用工具号是1348的工具1转动辅助皮带张紧器使它离开皮带。 4.使用4mm的销2，锁止辅助驱动皮带张紧器。 5.拆下：
6.转动曲轴直到凸轮轴中的槽对齐。（如图中8所示） 7.把固定工具安装到凸轮轴上。工具号是Mot.1337。（如图中9所示） 8.慢慢地顺时针转动曲轴直到固定工具的臂相互接触，安装螺栓和挡板10。 9.拧松凸轮轴链轮螺栓19。 10.从气缸体上拆下塞子，确保曲轴上止点正时销11能被插入。工具号是Mot.1340。如有必要，轻微地逆时转动曲轴。 11.拆下：
12.确保曲轴正时标记15对齐。 注意：发动机可能装有液压张紧器或机械张紧器。 13.拆下：
机械型： 14.拧松张紧器螺母21。 15.顺时针转动张紧器，直到指针在左挡块22上。 16.轻微地拧紧螺栓21。 所有类型： 17.拆下正时皮带。 安装 液压型： 1.使用压力机，慢慢地把推杆压入张紧器壳体，直到孔对齐。把合适的销子穿过张紧器壳体上的孔，以固定推杆。（如图中17所示） 所有类型： 2.确保固定工具正确地安装。（如图中9和10所示） 3.确保曲轴上止点正销11的位置是正确的。 4.确保凸轮轴链轮正时标记15对齐。 5.使用工具号是Mot.799的工具18固定住凸轮轴链轮。拧松螺栓19。 6.使凸轮轴链轮与槽形孔中心的螺栓对齐。（如图中20所示） 7.从曲轴链轮开始，以逆时针的方向安装正时皮带。确保皮带在链轮间被拉紧。 液压型： 8.安装自动张紧器装置，拧紧螺栓16到25Nm。 9.从张紧器壳体中拆下销以释放推杆。（如图中17所示） 机械型： 10.拧松张紧器螺母21。 11.逆时针转动张紧器直到指针在右挡块23上。 12.顺时针转动张紧器直到指针处于中间位置24。 13.拧紧张紧螺栓21，拧紧力矩：20Nm。 所有类型： 14.使用工具号是Mot.799的工具固定住凸轮轴链轮18。拧紧螺栓19到25Nm。 15.拆下：
16.顺时针转动曲轴大约2圈。 17.在凸轮轴上安装固定工具。工具号是Mot.1337。（如图中9所示） 18.慢慢地顺时针转动曲轴直到固定工具的臂相互接触，安装螺栓和挡板10。 19.确保曲轴上止点正时销11能被插入。 20.确保曲轴链轮正时标记15对齐。 液压型： 21.在皮带的▼处连接张力计，工具号是Mot.1273。张力计应该显示36-46 SEEM单位。 22.如果不是：估计是自动张紧器故障。 机械型： 23.确保指针在中间位置24，如果不是，重新调整。 24.在皮带的▼处推压，指针应该移动。松开皮带，指针应该回到中间。 所有类型： 25.拆下：
26.安装凸轮轴位置（CMP）传感器和转子6。 27.拧紧转子螺栓到17Nm，拧紧传感器螺栓到20Nm。 28.使用工具号是Mot.1345的工具把新的塞子7安装到进气凸轮轴壳体后部。 29.安装下皮带挡板14。 30.安装曲轴皮带轮5。 31.拧紧曲轴皮带轮螺栓3，拧紧力矩：25Nm+30°。 32.安装曲轴皮带轮螺母和垫圈4。拧紧螺母到180Nm。 33.按照与拆卸相反的顺序安装部件。
|
|
|
|
|
