Safrane 2.0

车      型：Safrance 2.0

年      款：1992-1997

发动机代号：J7R 732/733/734/735/752/756

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右前车轮
• 发动机下挡板
• 右前车轮拱形罩
• 辅助驱动皮带
• 交流发电机驱动皮带张紧器皮带轮1
• 曲轴皮带轮2
• 正时皮带上罩3
• 正时皮带下罩4

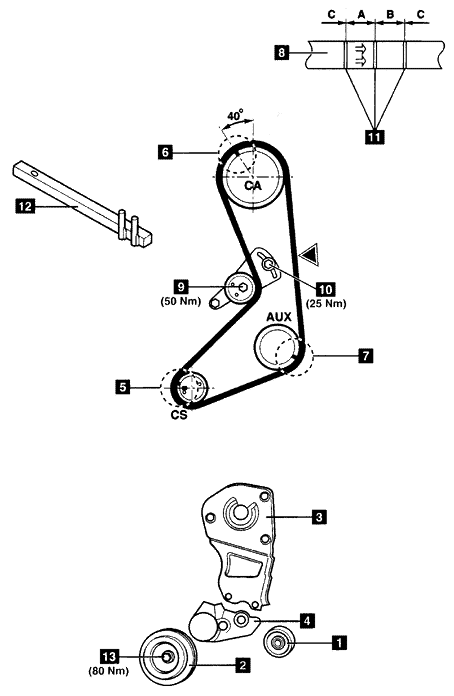

3.顺时针转动曲轴，直到曲轴链轮的键水平指向左侧。（如图中5所示）

4.检查凸轮轴链轮正时标记是否位于垂直方向左侧大约40°的位置。（如图中7所示）

5.拧松张紧器螺母9。

6.拧松张紧器螺母10。

7.把张紧器置于左侧，轻微地拧紧螺母10。

8.拆下正时皮带。

注意：不要安装使用过的皮带。

安装

注意：正时皮带8有116个齿并且被如下标记：齿数  A=44，B=23和C=49 （如图中11所示）

1.确保曲轴链轮的键水平地指向左侧。（如图中5所示）

2.转动凸轮轴链轮直到正时标记位于垂直方向左约40°的位置。（如图中6所示）

3.把辅助轴链轮正时标记转到3点与4点之间的位置7。

4.安装正时皮带，使皮带上的箭头指向皮带的转动方向。

5.使皮带上的每个标记11与正确的正时标记 5，6和7对齐。

6.使张紧器螺母10处于安装槽孔的中间位置。拧紧螺母到25Nm。

7.在张紧器螺母9被拧松的情况下，在皮带的▼处用拇指施加稳定的压力，然后释放拇指压力。

8.在皮带的▼处连接张力计。工具号是Mot.1273。

9.使用工具号是Mot.1135的工具12，逆时针转动张紧器皮带轮直到张力计如下显示：

  J7R（除752与756）：39±4 SEEM单位

  J7R 752与756：41±4 SEEM单位

10.拧紧张紧器螺母9到50Nm。

11.拆下张力计。

12.顺时针转动曲轴2圈，直到曲轴链轮的键水平指向左侧。（如图中5所示）

13.在皮带的▼处用拇指施加稳定的压力，然后释放拇指压力。

14.在皮带的▼处连接张力计，重新检查皮带张力。

15.按照与拆卸相反的顺序安装部件。

16.拧紧曲轴皮带轮螺栓13到80Nm。
