进口汽车>>正时皮带拆装及正时图>>雷诺 |
Safrane 2.2 |
|
RENAULT
车 型:Safrane 2.2 (12V) 年 款:1992-1997 发动机代号:J7T 760/761/762 拆卸 1.举升并支撑住汽车的前部。 2.拆下:

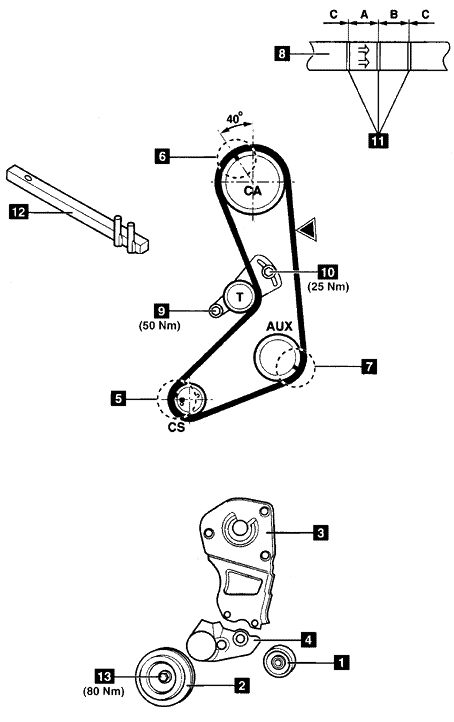

3.顺时针转动曲轴直到曲轴链轮的键水平指向左方。(如图中5所示) 4.检查凸轮轴链轮正时标记是否在垂直方向左侧大约40°的位置。(如图中6所示) 5.拧松张紧器螺母9。 6.拧松张紧器螺母10。 7.把张紧器置于左侧,轻微地拧紧螺母10。 8.拆下正时皮带。 注意:不要安装使用过的皮带。 安装 注意:正时皮带8有118个齿并且被如下标记:齿数 A=45,B=23和C=50(如图中11所示) 1.确保曲轴链轮的键水平指向左侧。(如图中5所示) 2.转动凸轮轴链轮直到正时标记位于垂直方向左侧大约40°的位置。(如图中6所示) 3.把辅助轴链轮正时标记转到90°与120°之间的位置7。 4.安装正时皮带使皮带上的箭头指向皮带的转动方向。 5.使皮带上的每个标记11与正确的正时标记 5,6和7对齐。 6.使张紧器螺母10处于安装槽孔的中间位置。拧紧螺母到25Nm。 7.在张紧器螺母9被拧松的情况下,在皮带的▼处用拇指施加稳定的压力。 8.在皮带的▼处连接张力计。工具号是Mot.1273。 9.使用工具号是Mot.1135的工具12,逆时转动张紧器皮带轮直到张力计显示36±4 SEEM单位。 10.拧紧张紧器螺母9到50Nm。 11.拆下张力计。 12.顺时针转动曲轴3圈直到曲轴链轮的键水平的指向左侧。(如图中5所示) 13.在皮带的▼处施加拇指的压力。 14.在皮带的▼处连接张力计,重新检查皮带的张力。 15.按照与拆卸相反的顺序安装部件。 16.拧紧曲轴皮带轮螺栓13到80Nm 13。 |
|
|
