900 2.5 V6/3.0 V6 张紧轮上没有凸起外缘

车      型：900 2.5 V6；9000 3.0 V6

年      款：1993-1996

发动机代号：张紧器皮带轮没有凸起边缘

            B258，B308

拆卸

1.举升并支撑住汽车的前部。

2.900-拆下：

• 右前车轮
• 内翼子板
• 空气滤清器壳体和软管
• 辅助驱动皮带
• PAS（动力助力转向）泵皮带轮
• 水泵皮带轮

3.9000-拆下：

• 右前发动机转矩杆
• 右前发动机支座
• 辅助驱动皮带
• 从膨胀箱上拆下冷却液软管
• 交流发电机进气管道
• 辅助驱动皮带张紧器
• 水泵皮带轮
• PAS（动力助力转向）泵

4.所有车型-拆下：

• 曲轴皮带轮螺栓1
• 曲轴皮带轮2
• 正时皮带罩

5.顺时针转动曲轴使它刚好处于正时标记3和4对齐位置的前面。

6.把锁止工具5安装到曲轴上。工具号是KM-800-10。慢慢地顺时针转动曲轴直到工具臂靠在水泵法兰上。固定在此位置。

7.把锁止工具6安装到凸轮轴上。KM-800-1：安装在1-3-5气缸的凸轮轴上；KM-800-2：安装在2-4-6气缸的凸轮轴上。

8.拧松张紧器螺栓9，顺时针转动张紧器皮带轮，稍微拧紧螺栓。

9.拧松上导轮螺栓7。

10.拧松下导轮螺栓8。

11.拆下正时皮带。

注意：如果皮带要重复使用，用粉笔在皮带上标记转动方向。

12.如果要拆下凸轮轴链轮：注意与正时标记有关的定位销的位置。

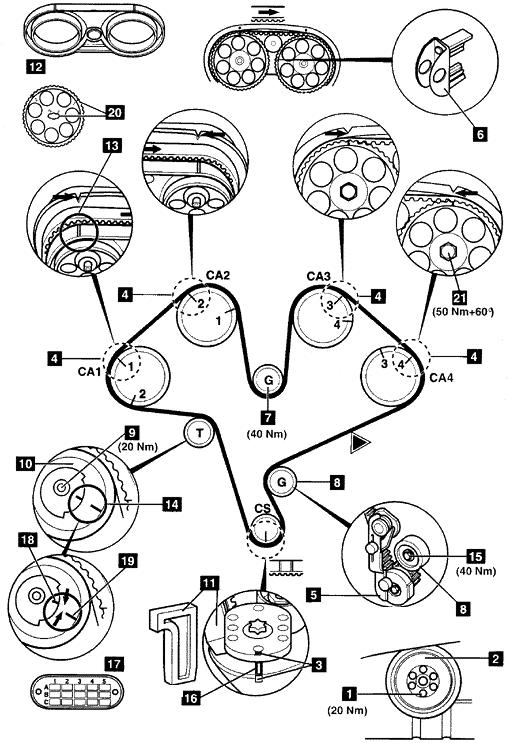

• 凸轮轴链轮CA1使用1号标记作为定位销的位置和正时标记的对齐（如图中20所示）
• 凸轮轴链轮CA2使用2号标记，CA3使用3号标记，CA4使用4号标记。
• 拧紧螺栓21。拧紧力矩：50Nm+60°

安装

注意：注意皮带上的转动标记的方向。

1.确保曲轴锁止工具5的位置是正确的。工具号是KM-800-10。确保正时标记3对齐。

2.确保凸轮轴链轮上的锁止工具6的位置是正确的。KM-800-1：安装在1-3-5气缸的凸轮轴上；KM-800-2：安装在2-4-6气缸的凸轮轴上。确保正时标记4对齐。

3.确保皮带上的双线标记16与曲轴正时标记3对齐。

4.从曲轴链轮开始，逆时针方向安装正时皮带，确保皮带在链轮间被拉紧。

5.使用工具11把皮带楔入到位置。工具号是KM-800-30。

6.把皮带上的单线标记与凸轮轴链轮和正时皮带后罩上的正时标记4对齐。

7.逆时针转动下导轮8使皮带张紧，轻轻拧紧螺栓。

8.在皮带的▼处连接张力计。工具号是83 93 985。

9.逆时针转动下导轮8，使皮带张紧到275-300N，拧紧螺栓15到40Nm。

10.拆下张力计。

11.逆时针转动张紧轮10直到标记14对齐。拧紧螺栓9到20Nm。

12.从凸轮轴链轮CA1和CA2上拆下锁止工具6。工具号是KM-800-1。

13.逆时针转动上导轮7直到凸轮轴链轮CA2的正时标记4顺时针转动1.0-2.0mm。拧紧螺栓7到40Nm。

14.从凸轮轴链轮CA3和CA4上拆下锁止工具6。工具号是KM-800-2。

15.拆下：

• 曲轴锁止工具5
• 皮带固定工具11

16.顺时转动曲轴2圈使它刚好处于正时标记3对齐位置的前面。

17.把锁止工具5安装到曲轴上。工具号是KM-800-10。慢慢地顺时针转动曲轴直到工具臂靠在水泵法兰上。固定在此位置。

18.按照CA1与CA2以及CA3与CA4的顺序把正时表12安装到凸轮轴链轮上。工具号是KM-800-20。确保链轮上的标记与正时表上的标记13对齐。检查正时皮带的边缘是否与链轮的边缘对齐。

19.如果没有对齐：重复安装与张紧步骤。

20.如下检查张紧器标记14：

注意：对于900车型，要验证正时皮带的改动，参阅拆卸部分。

• 900：张紧器标记18比张紧器标记19高大约2mm。拧紧螺栓9到20Nm。
• 9000：张紧器标记14对齐。拧紧螺栓9到20Nm。

21.按照与拆卸相反的顺序安装部件。

22.将曲轴皮带轮螺栓1拧紧到20Nm。

23.拧紧水泵皮带螺栓到8Nm。

24.9000：再加注冷却系统。
