900 2.5 V6/3.0 V6 张紧轮上有凸起外缘

车      型：900 2.5 V6；9000 3.0 V6

年      款：1995-1998

发动机代号：张紧器皮带轮上带有凸起边缘

            B258，B308

拆卸

1.举升并支撑住汽车的前部。

2.900-拆下：

• 右前车轮
• 内翼子板
• 空气滤清器壳体和软管
• 辅助驱动皮带
• PAS（动力助力转向）泵皮带轮
• 水泵皮带轮

3.9000-拆下：

• 右发动机转矩杆
• 右发动机支座
• 辅助驱动皮带
• 从膨胀箱上拆下冷却液软管
• 交流发电机进气管道
• 辅助驱动皮带张紧器
• 水泵皮带轮
• PAS（动力助力转向）泵

4.所有车型-拆下：

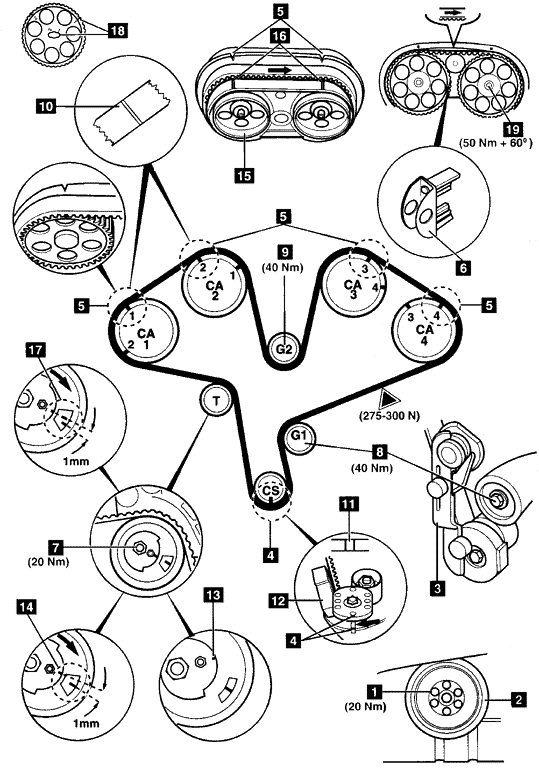

• 曲轴皮带轮螺栓1
• 曲轴皮带轮2
• 正时皮带罩

5.顺时针转动曲轴，使它刚好处于正时标记4和5对齐位置的前面。

6.把锁止工具3安装到曲轴上。工具号是KM-800-10。慢慢地顺时针转动曲轴直到工具臂靠在水泵法兰上。固定在此位置。

7.把锁止工具6安装到凸轮轴上。KM-800-1：安装在1-3-5气缸的凸轮轴上；KM-800-2：安装在2-4-6气缸的凸轮轴上。

8.拧松张紧器螺栓7，顺时针转动张紧轮，轻轻拧紧螺栓。

9.拧松上导轮螺栓9。

10.拧松下导轮螺栓8。

11.拆下正时皮带。

注意：如果皮带要重复使用，用粉笔在皮带上标记皮带转动的方向。

12.如果要拆下凸轮轴链轮：注意与正时标记有关的定位销的位置。

• 凸轮轴链轮CA1使用1号标记作为定位销的位置和正时标记的对齐（如图中18所示）
• 凸轮轴链轮CA2使用2号标记，CA3使用3号标记，CA4使用4号标记
• 拧紧螺栓19。拧紧力矩：50Nm+60°

安装

注意：要注意皮带上的转动标记的方向。

1.确保曲轴锁止工具3的位置是正确的。工具号是KM-800-10。确保正时标记4对齐。

2.确保凸轮轴链轮上的锁止工具6的位置是正确的。KM-800-1：安装在1-3-5气缸的凸轮轴上；KM-800-2：安装在2-4-6气缸的凸轮轴上。确保正时标记5对齐。

3.把正时皮带安装到凸轮轴链轮CA1和CA2上,并使正时标记10对齐。然后把它安装到张紧器皮带轮7的周围。

4.小心地在曲轴链轮周围安装皮带。确保皮带在链轮间被拉紧。

注意：此时皮带上的双线标记11与曲轴正时标记没有对齐，但是应该在偏右1个齿的位置。

5.使用工具12把皮带楔入到位。工具号是KM-800-30。

6.把皮带安装到下导轮8周围。

7.把皮带安装到上导轮9周围。

8.把皮带安装到凸轮轴链轮CA3与CA4上，确保正时标记10对齐。

9.使下导轮（G1）8周围的皮带松弛。拆下皮带固定工具，工具号是KM-800-30。再使曲轴链轮下的皮带松弛。

注意：此时皮带上的双线标记11应与曲轴正时标记4对齐。

10.逆时针转动下导轮8以消除皮带上的松弛，轻轻拧紧螺栓8。

11.在皮带的▼处连接张力计。工具号是83 93 985。

12.逆时针转动下导轮8，使皮带张紧到275-300N，拧紧螺栓8到40Nm。

13.拆下张力计。

14.从凸轮轴链轮CA1和CA2上拆下锁止工具6。工具号是KM-800-1。

15.逆时针转动上导轮9直到凸轮轴链轮CA2的正时标记顺时针转动1.0-2.0mm。拧紧螺栓9到40Nm。

16.逆时针转动张紧器皮带轮7直到它预紧皮带。（如图中13所示）

17.顺时针转动张紧器皮带轮，直到张紧器标记比浮动标记高1mm。（如图中14所示）

18.拧紧张紧器螺栓7到20Nm。

19.从凸轮轴链轮CA3和CA4上拆下锁止工具6。工具号是KM-800-2。

20.从曲轴链轮上拆下锁止工具3，工具号是KM-800-10。

21.顺时慢慢地转动曲轴2圈，使它刚好处于正时标记4和5对齐位置的前面。

22.把锁止工具3安装到曲轴上，工具号是KM-800-10。慢慢地顺时针转动曲轴直到工具臂靠在水泵法兰上。固定在此位置。

23.确保正时标记4对齐。

24.按照CA1与CA2以及CA3与CA4的顺序把正时表15安装到凸轮轴链轮上。工具号是KM-800-20。

注意：皮带上的标记仅用于安装。一旦曲轴已被转动，它们将不再对齐。

25.确保链轮上的标记与正时表上的标记16对齐。检查正时皮带的边缘是否与链轮的边缘对齐。

26.在皮带的▼处连接张力计。工具号是83 93 985。重复张紧步骤。

27.转动张紧器皮带轮，直到张紧器标记比浮动标记低1mm（如图中17所示）。拧紧螺栓7到20Nm。

28.按照与拆卸相反的顺序安装部件。

29.将曲轴皮带轮螺栓1拧紧到20Nm。

30.拧紧水泵皮带螺栓到8Nm。
