进口汽车>>正时皮带拆装及正时图>>斯柯达 |
Fabia 1.4 |
|
SKODA

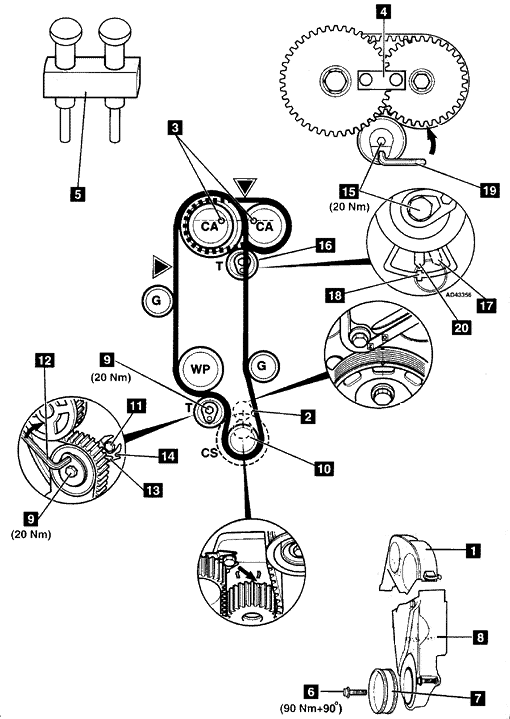

车 型:Fabia 1.4 年 款:1999-2001 发动机代号:AUA,AUB 拆卸 正时皮带 1.拆下:
2.顺时针转动曲轴到1号气缸的上止点。确保曲轴皮带轮上的正时标记2对齐。 3.确保定位孔3对齐。 4.如果定位孔没有对齐,顺时针转动曲轴1圈。 5.在凸轮轴链轮上安装锁止工具5(如图中4所示)。工具号是T 10016。 注意:确保锁止工具在气缸盖中的位置是正确的。 6.支撑住发动机。 7.拆下:
8.举升并支撑住汽车的前部。 9.降低发动机直到可以接近曲轴皮带轮螺栓。 10.拆下:
11.把2个垫圈安装到曲轴皮带轮螺栓6上。 12.安装曲轴皮带轮螺栓6,轻微地拧紧螺栓。 13.拆下:
14.拧松张紧器皮带轮螺栓9。 15.逆时针转动张紧器皮带轮以释放皮带上的张力。 16.拆下正时皮带。 注意:如果要重新使用皮带,用粉笔在皮带上标记皮带的转动方向。 安装 正时皮带 1.确保锁止工具5安装到凸轮轴链轮上(如图中4所示)。工具号是T 10016。 2.确保曲轴链轮上的正时标记10对齐。 注意:对齐曲轴链轮上磨削过的齿。 3.从水泵链轮开始,按照逆时针的方向安装正时皮带。 4.用手拧紧张紧器皮带轮螺栓9,确保底板被螺栓11支撑。 5.顺时针转动(图中12)张紧器皮带轮,直到指针13与底板中的槽14对齐。 6.从凸轮轴链轮上拆下锁止工具5(如图中4所示)。工具号是T 10016。 7.拧紧张紧器皮带轮螺栓9到20Nm。 8.顺时针转动曲轴2圈到1号气缸的上止点,确保曲轴链轮上的正时标记对齐(如图中10所示)。 9.确保锁止工具5能插入凸轮轴链轮(如图中4所示)。工具号是T 10016。 10.确保指针13与底板上的槽14对齐。 11.如果没有对齐,重复张紧步骤。 12.在皮带的▼处用拇指压。指针13与底板上的槽14应该彼此分开。 13.释放皮带▼处的拇指压力。 14.顺时针转动曲轴2圈到1号气缸的上止点。 15.确保指针13与底板上的槽14对齐。 16.拆下曲轴皮带轮螺栓6。 17.安装:
18.拧紧曲轴皮带轮螺栓6,拧紧力矩:90Nm +90°。 19.按照与拆卸相反的顺序安装部件。 拆卸 排气凸轮轴驱动皮带 1.按照以上所述拆下正时皮带。 2.拧松张紧器皮带轮螺栓15。 3.顺时针转动张紧器皮带轮,以释放皮带上的张力。 4.拆下:
注意:如果要重新使用皮带,用粉笔在皮带上标记皮带的转动方向。 安装 排气凸轮轴驱动皮带 1.确保锁止工具5安装到凸轮轴链轮上(如图中4所示)。工具号是T 10016。 2.从进气凸轮轴链轮的顶部开始,按顺时针方向安装驱动皮带。 3.确保链轮间无张紧轮侧的皮带被拉紧。 4.顺时针转动张紧器皮带轮,直到指针的位置如17所示。 5.安装:
6.用手拧紧张紧器皮带轮螺栓15。 注意:确保底板上的凸起18位于气缸盖孔中。 7.逆时针转动张紧器直到指针20与底板上的凸起18对齐。 8.拧紧张紧器皮带轮螺栓15到20Nm。 9.如上所示安装正时皮带。 10.从凸轮轴链轮上拆下锁止工具5(如图中4所示)。工具号是T 10016。 11.顺时针转动曲轴2圈到1号气缸的上止点,确保曲轴链轮上的正时标记10对齐。 12.确保锁止工具5能插入凸轮轴链轮中(如图中4所示)。工具号是T 10016。 13.确保指针20与底板上的凸起18对齐。 14.如果没有对齐,重复张紧步骤。 15.在皮带的▼处用拇指压。指针20与底板上的凸起18应该彼此分开。 16.释放皮带▼处的拇指压力。 17.顺时针转动曲轴2圈到1号气缸的上止点。 18.确保指针20与底板上的凸起18对齐。 19.按照与拆卸相反的顺序安装部件。 |
|
|
