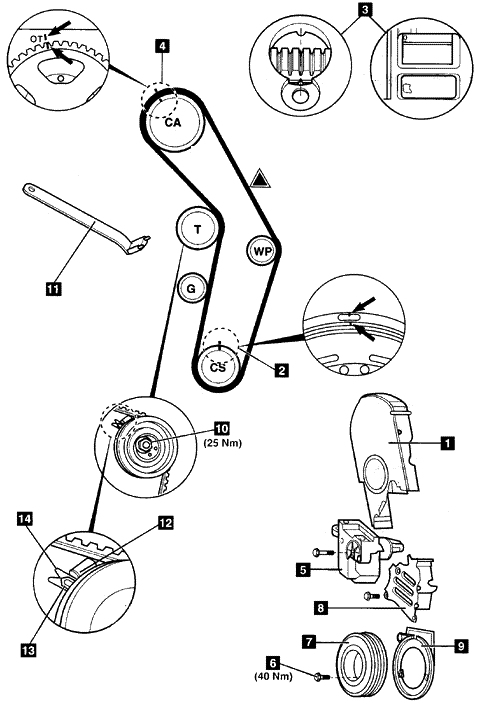

车 型:Octavia 2.0 年 款:1999-2001 发动机代码:AQY 拆卸 1.拆卸
2.举升并支撑住汽车前部。 3.拆卸:
4.顺时针转动曲轴到1号气缸的上止点。 5.确保正时标记2或3对齐。 6.确保正时标记4对齐。 7.支撑住发动机。 8.拆卸:
9.稍微举升发动机。 10.拆下右侧发动机支座支架。 11.拧松张紧器螺母10。顺时针转动张紧器使其远离皮带。使用T10020号工具11。 12.稍稍拧紧螺母10。 13.拆下正时皮带。 注意:如果要重复使用皮带,用粉笔在皮带上标记旋转的方向。 安装 1.确保正时标记4对齐。 2.将正时皮带松松地装配到曲轴链轮和水泵链轮。 注意:安装皮带时,发动机必须是冷态。如果要重复使用皮带:注意皮带上旋转标记的方向。 3.安装:
4.拧紧曲轴皮带轮螺栓6。拧紧力矩:40牛顿米。 5.确保正时标记2或3对齐。 6.安装:
7.将正时皮带装配到张紧轮,然后装配到凸轮轴链轮。 8.确保链轮之间无张紧轮侧的皮带是张紧的。 9.确保张紧器固定凸耳12啮合适当。 10.拧松张紧器螺母10。 11.从止动位置到止动位置,逆时针和顺时针完全转动张紧器5次。使用T10020号工具11。 12.逆时针充分转动张紧器,然后顺时针转动,直到指针13与底板内的槽14对齐。使用工具T10020。 13.拧紧张紧器螺母10。拧紧力矩:25牛顿米。 14.顺时针慢慢转动曲轴两圈,直到正时标记2或3对齐。 注意:最后45°要不停止地平稳转动曲轴。 15.确保正时标记4对齐。 16.确保指针13与底板内的槽14对齐。 17.如果没有对齐:重复张紧器步骤。 18.在皮带▼处施以指压。指针13与槽14必须彼此分开。 19.从皮带▼处解除指压。 20.顺时针慢慢转动曲轴两圈,直到正时标记2或3对齐。 注意:最后45°要不停止地平稳转动曲轴。 21.确保正时标记4对齐。 22.确保指针13与底板内的槽14对齐。 23.按与拆卸相反的顺序安装部件。 |
|
|
