进口汽车>>正时皮带拆装及正时图>>富士 |
Impreza 2.0/Legacy 2.0 |
|
SUBARU

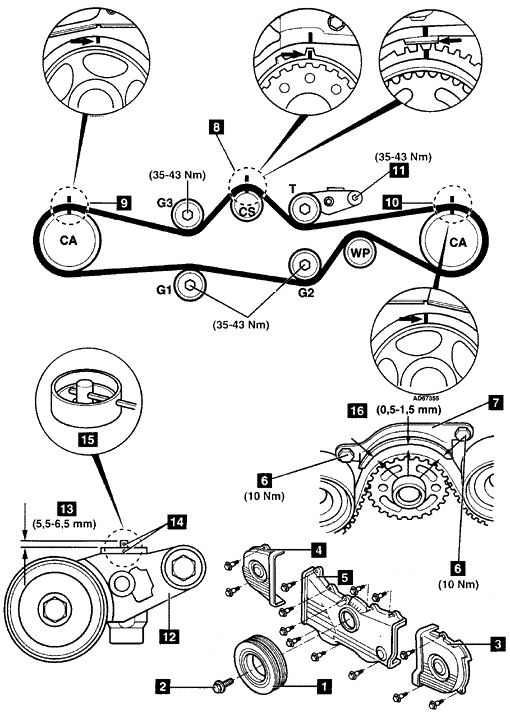

车 型:Impreza 1.6/2.0;Legacy 2.0/2.2;Forester 2.0/Turbo;Legacy 2.5; Legacy Outback 2.5 年 款:1997-2001 发动机代码:EJ16/EJ20/EJ20J2/EJ205/EJ22/EJ25 拆卸 1.拆卸:
2.使用工具499977 000/300固定住曲轴皮带轮1。 3.拆卸:
4.顺时针转动曲轴,直到正时标记8、9、10都已对齐。使用工具499987500。 5.拆卸:
注意:如果重复使用皮带,用粉笔在皮带上标记旋转的方向。 安装 1.检查张紧轮和导轮是否工作平滑。如有必要进行更换。 2.检查张紧器体是否泄漏或损坏。如有必要进行更换。 3.检查推杆突出部分13是否为5.5-6.5mm。如果不是:更换自动张紧器装置。 注意:确保自动张紧器装置在下面的重新设定步骤中保持在正常垂直位置。 4.固定住张紧器体。当用小于30千克的力将推杆推向一个坚硬表面时,检查推杆是否不动。 5.如果推杆轻易移动,按下列程序进行:
6.慢慢将推杆压缩入张紧器体,直到孔14对齐。使用一个压力机。在张紧器体内穿过一个2mm直径的销来固定推杆15。 7.安装自动张紧器装置12。拧紧螺栓11到35-43牛顿米。 8.确保正时标记8、9、10都已对齐。 9.从曲轴链轮开始,按逆时针方向装配正时皮带。确保无张紧轮侧的皮带是张紧的。 10.装配导轮G1或G2。拧紧螺栓到35-43牛顿米。 11.从张紧器体拆下销,以释放推杆15。 12.使用工具499987500顺时针转动曲轴两圈。确保正时标记8、9、10都已对齐。 13.MT:装配正时皮带导向装置7。用手拧紧螺栓6。 14.MT:将正时皮带背部与皮带导向装置之间的间隙16调整到0.5-1.5mm。拧紧螺栓到10牛顿米。 15.按与拆卸相反的顺序安装部件。 16.稍微用油涂抹螺纹并使之与曲轴皮带轮螺栓的表面2相接触。 17.使用工具499977 000/300固定住皮带轮螺栓1。 18.拧紧曲轴皮带螺栓螺栓2。阶段1:44牛顿米。阶段2:122-137牛顿米。 19.检查螺栓是否已转过45°。如果没有:装配新螺栓。重复拧紧程序。 |
|
|
