车 型:Impreza 1.6/1.8 16V 年 款:1993-2000 发动机代码:1600/1800 OHC 拆卸 1.拆卸:

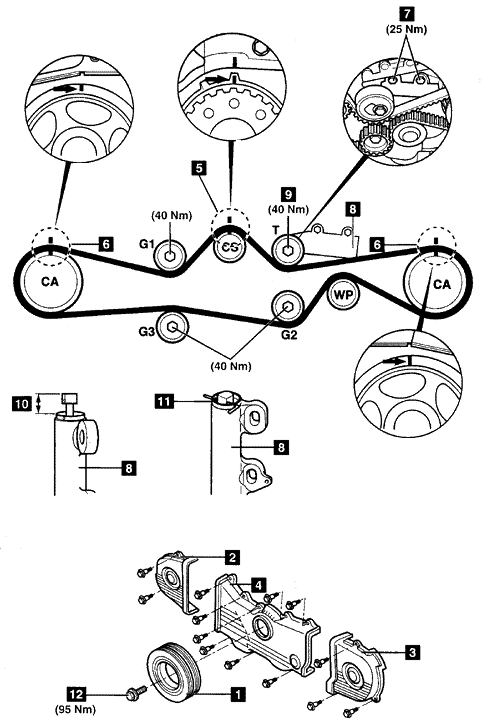

2.转动曲轴,直到皮带上的正时标记与链轮上的正时标记对齐(如图中5和6所示)。 3.拧松自动张紧器装置螺栓7。将自动张紧器装置移离张紧轮。 4.拆卸:
注意:如果要重复使用皮带,用粉笔在皮带上标记旋转的方向和链轮的位置。 5.拆下正时皮带。 安装 1.检查张紧器体8是否泄漏或损坏。 2.检查推杆伸出长度10是否为15.4-16.4mm。如果不是:更换自动张紧器装置8。 3.慢慢将推杆压入张紧器体内,直到孔对齐。在张紧器体内的孔穿过一个1.5mm直径的销来固定推杆11。 4.安装:
5.确保正时标记5、6都已对齐。 6.从曲轴链轮开始,按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。 7.确保皮带上的正时标记与链轮上的正时标记对齐(如图中5和6所示)。注意皮带上旋转标记的方向。 8.拧松自动张紧器装置螺栓7。朝张紧轮充分移动自动张紧器装置。拧紧螺栓7到25牛顿米。 9.确保正时标记5和6都已对齐。 10.从张紧器体拆下销来释放推杆。 11.按与拆卸相反的顺序安装部件。 12.拧紧曲轴皮带轮螺栓12。拧紧力矩95牛顿米。 |
|
|
