Legacy 1.8/2.0/2.2

车    型：Impreza 2.0；Legacy 1.8/2.0/2.2

年    款：1989-2000

发动机代码：AY/EJ 18/AY/EJ 20-EN/2200 SOHC

拆卸

1.拆卸：

• 冷却液膨胀箱
• 冷却风扇整流罩上螺栓。拧松下螺栓。
• 冷却风扇和整流罩
• 空调风扇(如果装备)
• 辅助传动皮带盖
• 辅助传动皮带

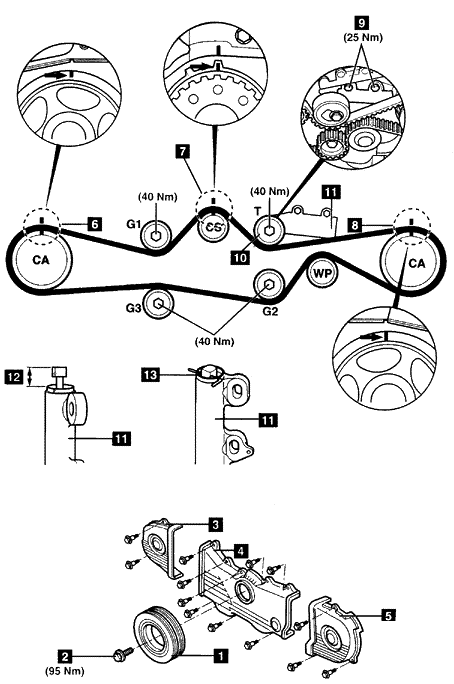

2.使用工具499977000固定住曲轴皮带轮1。

3.拆卸：

• 曲轴皮带轮螺栓2
• 曲轴皮带轮1
• 正时皮带盖3、4、5及其密封

4.转动曲轴直到正时标记6、7、8都对齐。

5.拧松自动张紧器装置螺栓9。

6.拆卸：

• 导轮G2和G3
• 正时皮带
• 导轮G1
• 张紧轮和隔板10
• 自动张紧器装置11

安装

1.检查张紧器体是否泄漏或损坏。

2.检查推杆突出部分12是否为15.4-16.4mm。如果不是：更换自动张紧器装置。

3.固定住推杆体。当用15-50千克力的力将推杆推向一个坚硬表面时，检查推杆是否不动。如果推杆移动：更换自动张紧器装置。

4.慢慢将推杆压入张紧器体内，直到孔对齐。使用一个压力机。压力必须不超过1000千克力。在张紧器体内的孔穿过一个1.5mm直径的销来固定推杆13。

5.安装自动张紧器装置，推到右边(从发动机前部看)并稍稍拧紧螺栓。

6.安装：

• 导轮G1。拧紧螺栓到40牛顿米。
• 张紧轮和隔板10。拧紧螺栓到40牛顿米。

7.确保正时标记6、7、8都已对齐。

8.从曲轴链轮开始，装配正时皮带。

9.装配导轮G2和G3。拧紧螺栓到40牛顿米。

10.拧松自动张紧器装置螺栓9。将张紧器装置完全移到左边，并拧紧螺栓到25牛顿米。

11.确保正时标记6、7、8都已对齐。

12.从张紧器体拆下销来释放推杆。

13.安装：

• 正时皮带盖3、4、5及其密封
• 曲轴皮带轮1
• 曲轴皮带轮螺栓2

14.使用工具499977000固定住曲轴皮带轮。拧紧曲轴皮带轮螺栓2。拧紧力矩：95牛顿米。

15.按与拆卸相反的顺序安装部件。
