进口汽车>>正时皮带拆装及正时图>>富士 |
Impreza 2.0 Turbo DOHC |
|
SUBARU
车 型:Impreza 2.0 Turbo 年 款:1997-2001 发动机代码:EJ20 拆卸 1.举升并支撑住汽车前部。 2.拆卸:
3.使用工具499977100固定住曲轴皮带轮2。 4.拆卸:

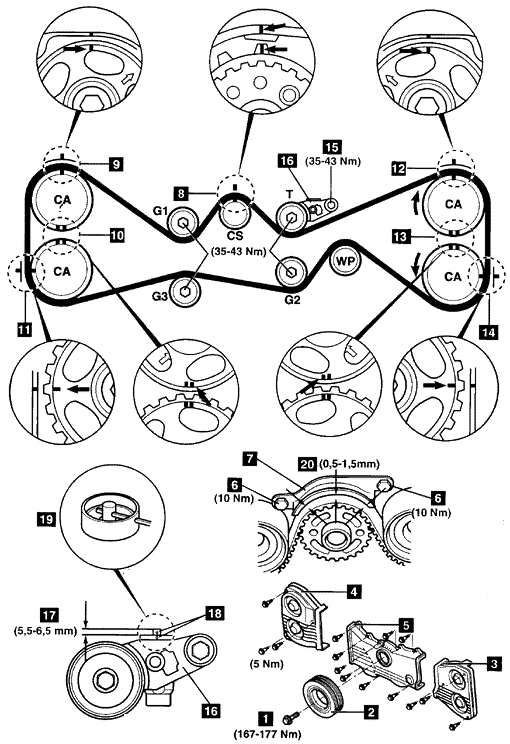

5.暂时装配曲轴皮带轮2。 6.顺时针转动曲轴,直到正时标记8、9、10、11、12、13、14都已对齐。 注意:确保曲轴键销在6点钟位置。 7.拆卸:
注意:如果要重复使用皮带,用粉笔在皮带上标记旋转的方向。 安装 1.检查张紧轮和导轮是否工作平稳。如有必要,进行更换。 2.检查张紧器体16是否泄漏或损坏。如有必要进行更换。 3.检查推杆突出部分17是否为5.5-6.5mm。如果不是:更换自动张紧装置。 注意:确保在下面的重新设定步骤中自动张紧装置保持在正常垂直位置。 4.固定住张紧器体。当用小于30千克的力将推杆推向一个坚硬表面时,检查推杆是否不动。 5.如果推杆轻易移动,按下列进行:
6.慢慢将推杆压入张紧器体,直到孔18对准。使用压力机。在张紧器体内的孔穿过一个2mm直径的销来固定推杆19。 注意:确保自动张紧装置保持向上。 7.安装自动张紧装置16。拧紧螺栓15到35-43牛顿米。 8.确保正时标记8、9、10、11、12、13、14都已对齐。 注意:如果有必要转动凸轮轴,分别将它们转动一个微小的量,以避免与进排气门的接触以及可能造成的损坏。按箭头所示方向转动左侧凸轮轴。 9.从曲轴链轮开始,按逆时针方向装配正时皮带。确保无张紧轮侧的皮带是张紧的。 10.将皮带上的标记与链轮上的标记对齐(如图中8、9、11、12、14所示)。 11.装配导轮G3。拧紧螺栓到35-43牛顿米。 12.确保正时标记8、9、10、11、12、13、14都已对齐。 14.顺时针转动曲轴两圈。确保正时标记8、9、10、11、12、13、14都已对齐。 15.MT:装配正时皮带导向装置7。用手拧紧螺栓6。 16.MT:将正时皮带背与导向装置之间的间隙20调整到0.5-1.5mm。拧紧螺栓6到10牛顿米。 17.按与拆卸相反的顺序安装部件。 18.使用工具499977100固定住曲轴皮带轮2。 19.拧紧曲轴皮带轮螺栓1。拧紧力矩:167-177牛顿米。
|
|
|
