进口汽车>>正时皮带拆装及正时图>>铃木 |
Alto |
|
SUZUKI
车 型:SC 100;Alto;Super Carry;SJ410/V/K;ST90/K/V;LJ80/V 年 款:1979-1999 发动机代码:F8A、F8B、F10A 拆卸 1.拆卸:

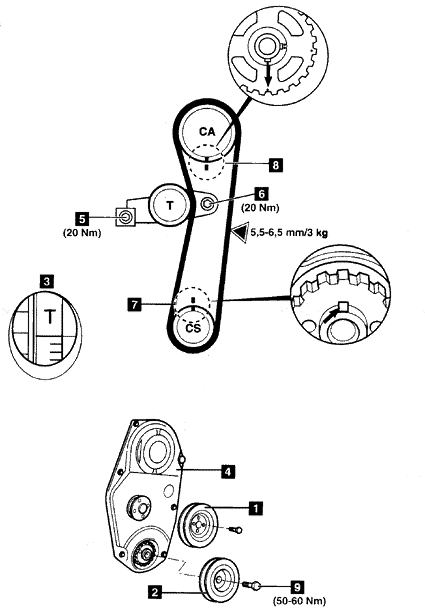

2.转动曲轴到1号气缸的上止点。利用飞轮正时标记3或正时皮带盖的正时标记。 3.拆下正时皮带盖和密封4。 4.拧松张紧器螺母5和螺栓6。移动张紧器,使其远离皮带。稍稍拧紧螺栓。 5.拆下正时皮带。 安装 注意:如果凸轮轴链轮移动:对齐键槽与单点标记。 1. 拧松所有气门挺杆调整螺钉,以使凸轮轴自由旋转。 2.利用凸轮轴链轮上的单点标记对齐正时标记8。 3.从曲轴链轮开始,装配正时皮带。确保链轮之间无张力侧的皮带是张紧的。 4.拧松张紧器螺栓。使张紧器工作。 5.顺时针转动曲轴两圈。 6.确保正时标记3、7、8都已对齐。 7.拧紧张紧器螺栓6到20牛顿米。 8.拧紧张紧器螺母5到20牛顿米。 9.在皮带▼处施加3千克的载荷。皮带应当挠曲5.5-6.5mm. 10.装配正时皮带盖和密封4。 11.装配曲轴皮带轮2。拧紧螺栓9到50-60牛顿米。 12.调整气门挺杆间隙。进气与排气:0.13-0.18mm。 13.按与拆卸相反的顺序安装部件。 |
|
|
