Alto

车    型：Swift 1.0/1.3；SJ413/Samurai；Alto 1.0

年    款：1985-2001

发动机代码：G10，G10B，G13

拆卸

1.举升并支撑住汽车前部。

2.拆卸：

• 右前轮
• 空气滤清器
• 气缸盖罩
• 辅助传动皮带
• 水泵皮带
• 曲轴皮带轮1

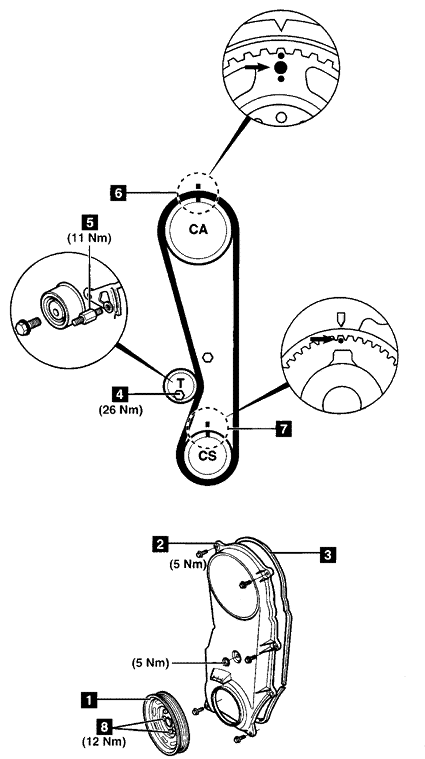

• 正时皮带盖2和密封3

3.拧松张紧器锁紧螺母5。拧松张紧器螺栓4。

4.向上移动张紧器杆。稍稍拧紧锁紧螺母。

5.拆下正时皮带。

安装

1.拧松所有气门挺杆调节螺钉，以使凸轮轴自由旋转。

2.确保正时标记6、7都对齐。

3.从曲轴链轮开始，装配正时皮带。确保链轮之间无张紧轮侧的皮带是张紧的。

4.拧松张紧器锁紧螺母5。使张紧器工作。

5.顺时针转动曲轴两圈。

6.确保正时标记6和7都要对齐。

7.拧紧张紧器锁紧螺母5到11牛顿米。

8.拧紧张紧器螺栓到26牛顿米。

9.装配正时皮带盖2和密封3。

10.装配曲轴皮带轮1。拧紧螺栓8到12牛顿米。

11.调整气门挺杆间隙(冷态)。进气：0.13-0.17mm。排气：0.16-0.20mm。

12.按与拆卸相反的顺序安装部件。
