Astra-F 1.4 X14NZ发动机

车    型： CORSA-B 1.2/1.4；CORSA VAN/COMBO 1.4；

           ASTRA-F 1.4/1.6；ASTRA VAN 1.6

年    款：1993-1999

发动机号：12NZ，C12NZ，C14NZ，C14SE，X12SZ，X14NZ，X16SZ，X16SZR

拆卸

1.拆卸：

• 空气滤清器，空气导管与进气软管
• C14SE：断开进气温度传感器多头插塞
• 辅助驱动带
• 上正时皮带罩1
• 曲轴皮带轮螺栓2
• 曲轴皮带轮3
• 下正时皮带罩4

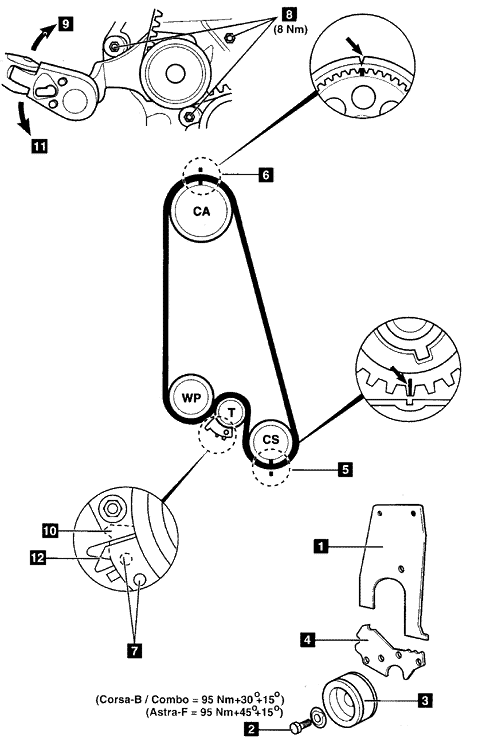

2.安装曲轴皮带轮螺栓。转动曲轴到第一缸上止点位置。

3.确保正时标记5和6对正。

4.转动张紧器的活动部分直到孔7对正。插入合适的销子以固定张紧器。

5.拆下正时皮带。

安装

1.确保正时标记5和8对正。

2.从曲轴链轮开始，按逆时针方向安装正时皮带。确保链轮之间的皮带是紧绷的。

3.从张紧器7上拆下锁止销。

4.拧紧水泵螺栓8。

5.顺时针转动水泵以张紧皮带(见图中9)。使用工具KM-421-A。

6.张紧器的活动部分必须靠着挡块10。

7.顺时针转动曲轴两圈到第一缸上止点位置。确保正时标记5和6对正。

  注意：在转动曲轴时水泵的位置不许改变。

8.逆时针转动水泵(见图中11),直到张紧器指针12与支承板上的凹槽对正。使用工具KM-421-A。

9.将水泵螺栓8拧紧到8牛·米。

10.如果张紧器指针没有对正：重复张紧步骤。

11.按与拆卸时相反的顺序安装其余部件。

12.装配新的曲轴皮带轮螺栓2。拧紧力矩：

• Corsa-B/Combo：95牛·米+30°+15°。
• Astra-F/Van：95牛·米+45°+15°。
