Calibra 2.0 16V/Turbo自动张紧器

车    型：Astra-F 1.8/2.0 16V；Cavalier 2.0 16V/Turbo；Vectra-A 2.0

          16V/Turbo；Calibra 2.0 16V/Turbo；Omega-B 2.0 16V

年    款：1992-2001

发动机号：自动张紧器

          C18XE，C18XEL，X18XE，C20XE，C20LET，X20XEV，20XEJ

拆卸

警告：由于某些发动机皮带张紧轮/导轮可能发生故障，需要对其进行改进。咨询经销商。

1.拆卸：

• 空气滤清器与空气滤清器壳体
• 进气软管
• 右侧发动机座架(动力助力转向与空调)
• C18XE/XEL：质量空气流量传感器

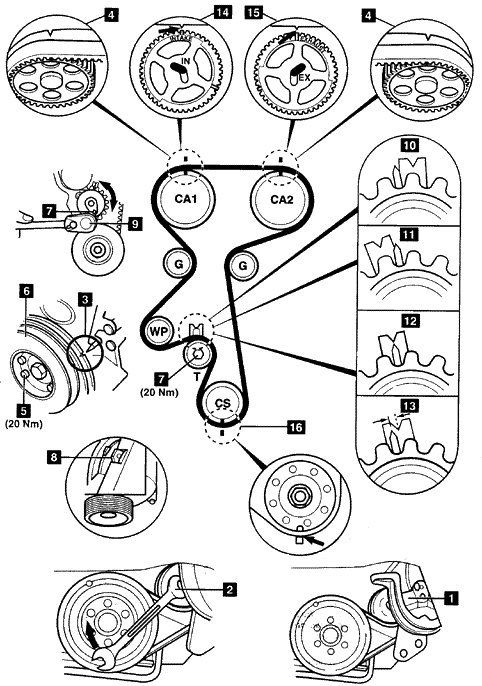

2.在辅助驱动带上用粉笔标出其转动方向。

3.顺时针转动驱动带张紧器2以释放皮带张力。使用合适的扳手。

4.拆卸：

• 辅助驱动带
• 正时皮带罩

5.顺时针转动曲轴，直到曲轴皮带轮正时标记3对正。

6.带单正时标记的凸轮轴链轮：

• 确保凸轮轴链轮正时标记4对正。

7.带双正时标记的凸轮轴链轮：

• 确保“INTAKE”正时标记14对正。
• 确保“EXHAUST”正时标记15对正。

8.如果在凸轮轴上正时标记没有对正：顺时针转动曲轴一圈。

9.拆卸：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮6

10.松开张紧器螺栓7。

11.顺时针转动张紧器直到指针位于左挡块10上。使用内六角扳手9。

12.轻轻拧紧张紧器螺栓7。

13.拆下正时皮带。

安装

1.确保水泵上的凸缘与气缸体上相应的凸缘8对正。

2.带单正时标记的凸轮轴链轮：

• 确保正时标记4和16对正。

3.带双正时标记的凸轮轴链轮：

• 确保正时标记14，15和16对正。

注意：如果凸轮轴链轮已被拆下：确保链轮上的销钉在正确的位置。

4.安装正时皮带。

注意：皮带调整必须在发动机冷机时进行。

5.松开张紧器螺栓7。

6.逆时针转动张紧器直到指针位于右侧挡块11上。使用内六角扳手。

7.轻轻拧紧张紧器螺栓7。

8.安装曲轴皮带轮。拧紧曲轴皮带轮螺栓5到20牛·米。

9.沿转动方向转动曲轴两圈，直到正时标记3对正。

10.带单正时标记的凸轮轴链轮：

• 确保正时标记4对正。

11.带双正时标记的凸轮轴链轮：

• 确保正时标记14和15对正。

12.松开张紧器螺栓7。

13.顺时针转动张紧器直到指针对正：

• 支架上的“V”形槽(新皮带)。
• “V”形槽的左边缘(旧皮带)。

14.拧紧张紧器螺栓7到20牛·米。

15.按与拆卸时相反的顺序安装其余部件。

  注意：观察辅助驱动带上标出的转动方向。
