Brava 2.3

车    型：Midi 1.8/2.0；Brava 2.3

年    款：1984-1994

发动机号：4ZB1，4ZC1，4ZD1

拆卸

1.拆卸：

• 辅助驱动带
• 冷却风扇(如果需要)
• 上正时皮带罩5

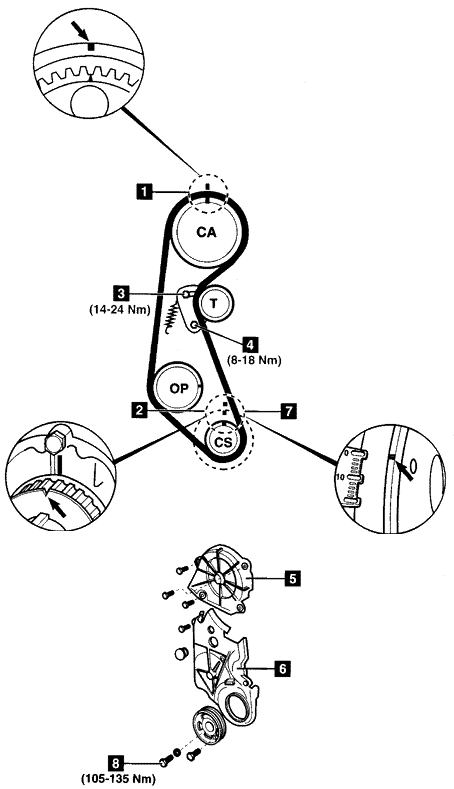

2.转动曲轴到第四缸上止点位置。确保正时标记1和7对正。

3.拆卸：

• 水泵皮带轮
• 曲轴皮带轮
• 下正时皮带罩6

4.松开张紧器螺母。松开张紧器螺栓3。

5.将张紧器从皮带上移开。轻轻拧紧螺栓3。

6.拆下正时皮带。

安装

1.确保正时标记1和2对正。

2.从曲轴链轮开始，顺时针方向安装正时皮带。

3.松开张紧器螺栓3。使张紧器工作。轻轻拧紧螺栓。

4.逆时针转动曲轴两圈。

5.确保正时标记1和2对正。

6.松开张紧器螺栓3。使张紧器工作。

7.将张紧器螺栓3拧紧到14-24牛·米。

8.将张紧器螺母4拧紧到8-18牛·米。

9.按与拆卸时相反的顺序安装其余部件。

10.拧紧曲轴皮带轮螺栓8到105-135牛·米。
