进口汽车>>正时皮带拆装及正时图>>大众 |
Golf 1.6 AEK/AFT/AKS发动机 |
|
VOLKSWAGEN

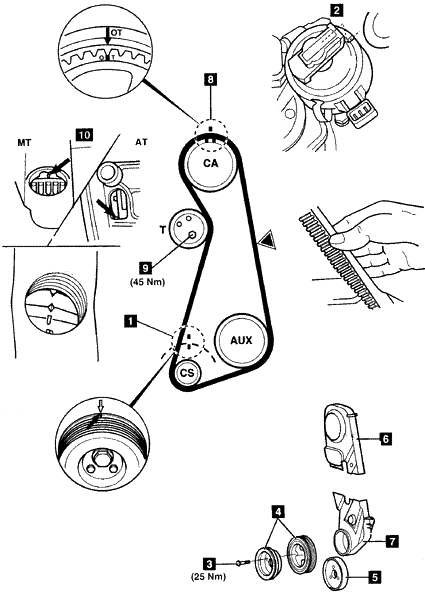

车 型:Polo Classic 1.6;Golf/Vento 1.6;Passat 1.65;Sharan 2.0 年 款:1994-2001 发动机号:ADY,AEK,AFT,AKS 拆卸 1.Sharan:
所有车型: 2.顺时针转动曲轴到第一缸上止点位置。 3.确保曲轴正时标记1或10对正。确保分电器转子臂与分电器壳体上的标记2对正。 4.拆卸:
5.确保凸轮轴正时标记8对正。 6.松开张紧器螺栓9。 7.逆时针转动张紧器以释放皮带张力。轻轻拧紧螺栓。 8.拆下正时皮带。 注意:如果要再次使用正时皮带,请在皮带上用粉笔标出其转动方向。 安装 1.确保凸轮轴正时标记8对正。 2.将正时皮带安装到曲轴链轮与辅助轴链轮上。 注意:不管辅助轴链轮上的标记。 3.安装:
注意:曲轴皮带轮螺栓孔是偏心孔。 4.拧紧曲轴皮带轮螺栓3到25牛·米。 5.确保曲轴正时标记1或10对正。 6.确保分电器转子臂与分电器壳体标记2对正。 7.将正时皮带安装到皮带张紧器与凸轮轴链轮上。 8.顺时针转动张紧器直到在▼处皮带正好能用拇指和食指卷起90°。使用MATRA V.159扳手。 9.拧紧张紧力螺栓9到45牛·米。 10.顺时针转动曲轴两圈。 11.确保正时标记8和1或10对正。 12.重复检查皮带张力。 注意:在▼处当皮带正好能用拇指与食指卷起90°时,皮带张力适合。 13.按与拆卸时相反的顺序安装其余部件。 14.拧紧辅助驱动带张紧器螺栓到20牛·米(如果装备)。 |
|
|
|
