Passat 1.6/1.8正时标记在凸轮轴链轮后部 |
|
VOLKSWAGEN
车 型:Golf/Jetta/Caddy 1.5/1.6/1.8;Scirocco 1.5/1.6/1.8; Passat/Santana 1.6/1.8 年 款:1974-1991 发动机号:正时标记-凸轮轴链轮后部 DS,DT,DX,DZ,EG,EM,EV,EW,EX,EZ,FB,FD,FH,FK,FN,FP, FR,FT,FV,GH,GU,GX,GZ,HM,HN,HT,HV,JB,JH,JJ,JN,JU, JV,KT,PB,PF,PN,PP,RD,RE,RF,RG,RH,RL,RM,RP,RV,WV, WY,YN,YP,YS,YY,AAM,ABN,ABS,DTA,EZA,1F,1P,2H 拆卸 1.拆卸:

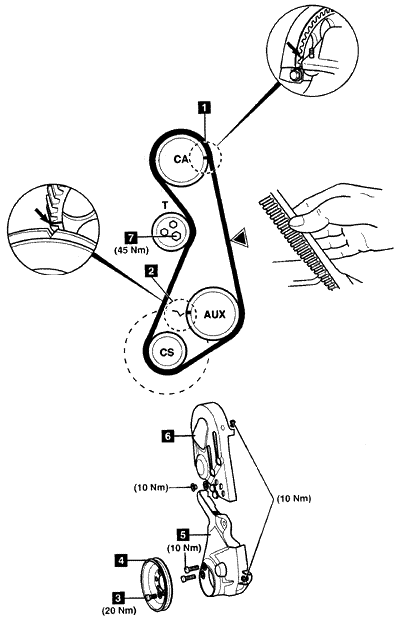

2.临时装配曲轴皮带轮且轻轻拧紧一条螺栓。 3.转动曲轴直到正时标记1和2对正。 注意:如果车辆安装有塑料的上正时皮带罩,忽略凸轮轴链轮前部的正时标记。 4.松开张紧器螺栓7。逆时针转动张紧器,使其远离皮带。轻轻拧紧螺栓。 5.拆下正时皮带。 安装 1.确保在凸轮轴链轮上正时标记1对正。 注意:如果车辆安装有塑料的上正时皮带罩,忽略凸轮轴链轮前部的正时标记。 2.将正时皮带安装到曲轴链轮与辅助轴链轮上。 3.临时装配曲轴皮带轮且轻轻拧紧一条螺栓。 4.确保曲轴皮带轮上正时标记与辅助轴链轮上标记2对正。 5.将正时皮带安装到凸轮轴链轮和皮带张紧器上。 6.确保正时标记1和2对正。 7.顺时针转动张紧器直到在▼处皮带正好能用拇指和食指卷起90°。 8.拧紧张紧器螺栓7到45牛·米。 9.顺时针转动曲轴两圈。 10.确保正时标记1和2对正。 11.检查皮带张力。 12.按与拆卸时相反的顺序安装其余部件。 13.拧紧曲轴皮带轮螺栓3到20牛·米。 |
|
|
|
