Bora 1.6

车    型：Golf/Bora 1.6

年    款：1997-2001

发动机号：AEH，AKL，APF

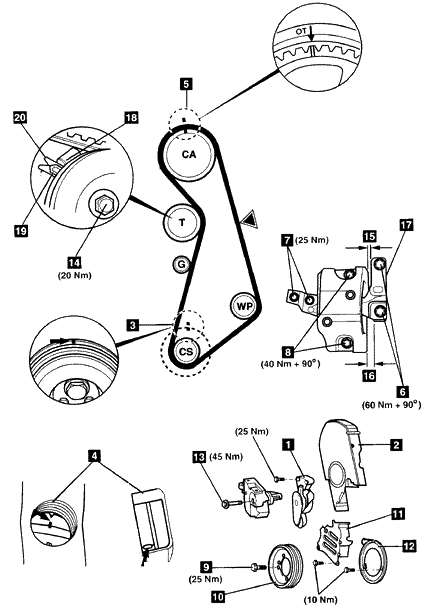

拆卸

1.举升并支撑住汽车前部。

2.拆卸：

• 发动机右侧下部护罩。
• 辅助驱动带。
• 辅助驱动带张紧器1。
• 正时皮带上罩2。

3.转动曲轴到第一缸上止点位置。

4.确保正时标记3和4对正。

5.确保凸轮轴链轮正时标记5对正。

6.支撑住发动机。

7.拆卸：

• 冷却液膨胀箱。不断开软管。
• 动力助力转向储液罐。不断开软管。
• 发动机右侧安装螺栓6，7与8。
• 发动机右侧座架。
• 曲轴皮带轮螺栓9。
• 曲轴皮带轮10。
• 正时皮带中间罩11。
• 正时皮带下罩12。
• 发动机右侧安装支架螺栓13。
• 发动机右侧安装支架。

8.松开张紧器螺母14。顺时针转动张紧器使其与皮带分开。轻轻拧紧螺母。

9.拆下正时皮带。

注意：如果要再次使用正时皮带，请在皮带上用粉笔标出其转动方向。

安装

1.确保正时标记4和5对正。

2.将正时皮带安装到凸轮轴链轮与水泵链轮上。

3.安装：

• 发动机右侧安装支架。
• 发动机右侧安装支架螺栓13。

4.拧紧发动机右侧安装支架螺栓13到45牛·米。

5.安装：

• 正时皮带下罩12。
• 正时皮带中间罩11。
• 曲轴皮带轮10。
• 曲轴皮带轮螺栓9。

6.拧紧曲轴皮带轮螺栓9。拧紧力矩：25牛·米。

7.安装发动机座架。

8.拧紧:

• 发动机安装螺栓8。拧紧力矩：40牛·米+90°。使用新螺栓。
• 发动机安装螺栓7。拧紧力矩：25牛·米。使用新螺栓。
• 发动机安装螺栓6。拧紧力矩：60牛·米+90°。使用新螺栓。　

9.检查发动机座架对准：

• 发动机座架间隙15：14毫米。
• 发动机座架间隙16：最小10毫米。
• 确保发动机安装螺栓6与座架的边缘17对正。

10.安装：

• 冷却液膨胀箱。
• 动力助力转向储液罐。
• 插入图1007

11.将正时皮带安装到皮带张紧器与凸轮轴链轮上。

12.确保正时标记4和5对正。

注意：确保无张力侧链轮之间的皮带是紧绷的。

13.松开张紧器螺母14。

14.确保张紧器固定凸缘18正确啮合。

15将张紧器顺逆时针和顺时针分别转动5次，直到张紧器转到尽头为止。使用工具NO.T10020。

16.逆时针转动张紧器到尽头后，慢慢地沿着顺时针转动，直到指针19与底板上凹槽20对正。使用工具NO.T10020。

17.拧紧张紧器螺母14。拧紧力矩：20牛·米。

18.顺时针转动曲轴两圈到第一缸上止点位置。

注意：在没有停顿的情况下将曲轴平稳地转动45°。

19.确保正时标记4和5对正。

20.确保指针19与底板上凹槽20对正。

21.如果没有对正：重复张紧过程。

22.在▼处用拇指按压皮带。指针19与凹槽20应该错开。

23.松开拇指，停止按压。

24.顺时针转动曲轴两圈到第一缸上止点位置。

注意：在没有停顿的情况下将曲轴平稳地转动45°。

25.确保指针19与底板上凹槽20对正。

26.按与拆卸时相反的顺序安装其余部件。
