Golf 1.8/Turbo

车    型：Golf/Bora 1.8/Turbo；New Beetle 1.8/Turbo

年    款：1997-2001

发动机号：AGN，AGU，AQA，AVC，ARZ

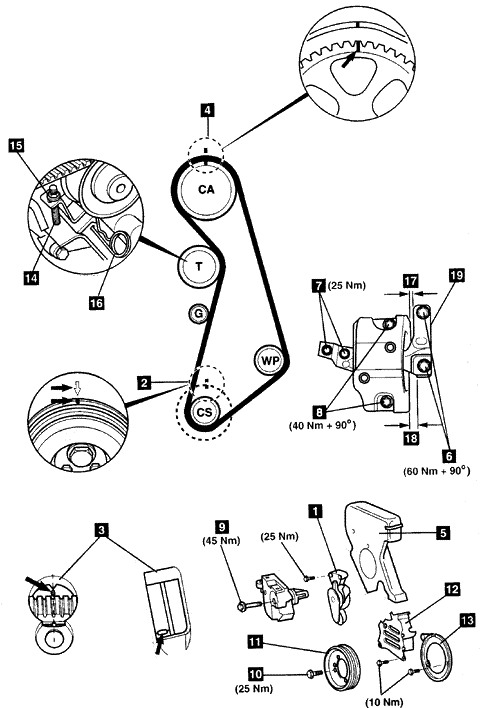

拆卸

1.举升且支撑住汽车前部。

2.拆卸：

• 上发动机舱盖。
• 发动机右侧下护罩。
• Golf/Bora:右大灯。
• 中间冷却器到涡轮增压器软管。
• 辅助驱动带。
• 辅助驱动带张紧轮1。

3.转动曲轴到第一缸上止点位置。

4.确保正时标记2和3对正。

5.拆卸：

• 冷却液膨胀箱。不断开软管。
• 动力助力转向储液罐。不断开软管。
• 从活性炭罐到节气门体的燃油蒸气软管。
• 正时皮带上罩5。

6.确保凸轮轴链轮正时标记4对正。

7.支撑发动机。

8.拆卸：

• 发动机右侧安装螺6，7和8。
• 发动机右侧座架。
• 发动机安装支架螺栓9。
• 发动机安装支架。
• 曲轴皮带轮螺栓10。
• 曲轴皮带轮11。
• 正时皮带中间罩12。
• 正时皮带下罩13。

9.将M5螺柱14插入到张紧轮内。

10.将螺母与垫圈15安装到螺柱15上。拧紧螺母到足以使合适的锁止销16插入。

注意：不要过度的拧紧螺母。

11.拆下正时皮带。

注意：如果要再次使用正时皮带，请在皮带上用粉笔标出其转动方向。

安装

1.确保正时标记与3和4对正。

2.按下列顺序安装正时皮带：

• 曲轴链轮。
• 水泵链轮。
• 皮带张紧轮。
• 凸轮轴链轮。

注意：确保在无张力侧链轮之间皮带是紧绷的。

3.拆下锁止销16。

4.拆下螺母与螺柱14和15。

5.顺时针转动曲轴两圈。确保正时标记3和4对正。

6.安装发动机安装支架。

7.拧紧发动机安装支架螺栓9到45牛·米。

8.安装：

• 正时皮带下罩13。
• 曲轴皮带轮11。
• 曲轴皮带轮螺栓10。

9.拧紧曲轴皮带轮螺栓10。拧紧力矩：25牛·米。

10.安装发动机座架。

11.拧紧：

• 发动机安装螺栓8。拧紧力矩：40牛·米+90°。使用新螺栓。
• 发动机安装螺栓7。拧紧力矩：25牛·米。
• 发动机安装螺栓6。拧紧力矩：60牛·米+90°。使用新螺栓。

12.检查发动机座架对正：

• 发动机座架间隙17：14毫米。
• 发动机座架间隙18：最小10毫米。
• 确保发动机安装螺栓6与座架边缘19对正。

13.按与拆卸时相反的顺序安装其余部件。
