Passat 2.0 16V自动张紧器 |
|
VOLKSWAGEN

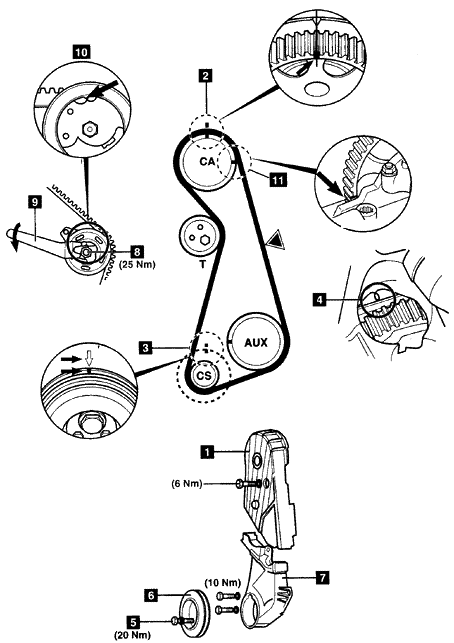

车 型:Golf/Vento 2.0 16V;Passat 2.0 16V;Corrado 2.0 16V 年 款:1994-1998 发动机号:自动张紧器 9A,ABF 拆卸 1.拆卸:
2.转动曲轴到第一缸上止点位置。确保正时标记2,3和4对正。 3.如果气缸盖罩已被拆下:使用凸轮轴链轮后正时标记11。 注意:凹槽与气缸盖上表面对正。 4.拆卸:
5.松开张紧器螺母8。顺时针转动张紧器以释放皮带张力。轻轻拧紧螺母。 6.拆下正时皮带。 安装 1.确保正时标记2和4对正。 2.如果气缸盖罩已被拆下:确保凸轮轴链轮后正时标记11对正。 注意:凹槽与气缸盖上表面对正。 3.从曲轴链轮处开始,按逆时针方向安装正时皮带。 4.使用扳手9逆时针转动张紧器,直到与挡块接触。工具号MATRA V.159。 5.释放张力直到标记10精确对正。 注意:此时发动机必须在冷机状态。 6.拧紧张紧器螺母8。拧紧力矩:25牛·米。 7.顺时针转动曲轴两圈。确保正时标记2和4对正。 8.检查张紧器标记10是否对正。 9.如果没有对正:重复张紧过程。 10.在▼处用拇指用力按压力皮带。张紧器标记10必须错开。 11.松开拇指,停止按压。 12.顺时针转动曲轴两圈。确保正时标记2和4对正。 13.张紧器应该再次对正10。 14.按与拆卸时相反的顺序安装其余部件。 15.拧紧曲轴皮带轮螺栓5。拧紧力矩:20牛·米。 注意:曲轴皮带轮螺栓孔是偏心孔。 |
|
|
|
