Passat 1.6 ADP发动机

车    型：Golf Cabriolet 2.0；Passat 1.6

年    款：1996-2001

发动机代码：ADP，ATU，AWF，AWG

拆卸

1.升起并支撑住汽车的前部。

2.拆下：

• 发动机下部挡板。
• Passat：前保险杠。
• 空气滤清器进气管。

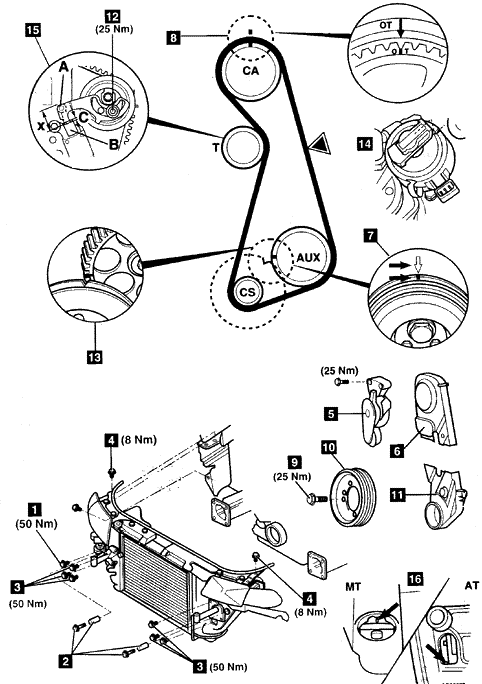

• Passat：前面板螺栓1。

3.Passat：在前面板2安装代号为3369的支架导管。

4.Passat：拆下前面板螺栓3和4。将前面板向前滑动。

5.拆下：

• 辅助驱动皮带。
• 辅助驱动皮带张紧器5。
• Golf：水泵皮带轮。
• 正时皮带上盖6。

6.转动曲轴到1号气缸的上死点位置。确保正时标记准确定位。

• Passat：7和8。
• Golf：8和16。

7.拆下：

• 曲轴皮带轮螺栓9。
• 曲轴皮带轮10。
• 正时皮带下盖11。

8.松开张紧器螺栓12。顺时针方向转动张紧器脱离皮带。轻轻地拧紧螺栓。

9.拆下正时皮带。

  注意：如果皮带被重新使用，请用粉笔在皮带上标明转动方向。

安装

1.确保正时标记8准确定位。

2.安装正时皮带到曲轴链轮和辅助轴链轮上。

3.暂时安装曲轴皮带轮（用一个螺栓）。

4.Passat：确保曲轴皮带轮上的正时标记和辅助轴链轮上的正时标记13对齐。

  注意：不要用标有‘OT’字样的辅助轴链轮正时标记。

5.Golf：确保正时标记对齐16。

6.将正时皮带安装到张紧轮和凸轮轴链轮上。

  注意：确保在非张紧侧的链轮之间的皮带是绷紧的。

7.松开张紧器螺栓12。

8.使用Matra V.159扳手逆时针方向转动张紧器直到活塞A完全伸展，

  并且使活塞B升高大约1毫米，见15。

9.拧紧张紧器螺母12。拧紧力矩：25Nm。

10.拆下：

• 曲轴皮带轮螺栓9。
• 曲轴皮带轮10。

11.安装：

• 正时皮带下盖11。
• 曲轴皮带轮10。
• 曲轴皮带轮螺栓9。

12.轻轻地拧紧曲轴皮带轮螺栓9。

13.顺时针方向转动曲轴两圈到1号气缸的上死点位置。

14.确保正时标记准确定位。

• Passat：7和8。
• Golf：8和16。

15.Passat：拆下分电器盖。确保分电头臂和1号气缸分电器体上的标记相

   对齐，见14。

16.确保张紧器活塞B上边和C部分对齐或‘X’尺寸在25-29毫米之间，

  见15。

17.拧紧曲轴皮带轮螺栓9。拧紧力矩：25 Nm。

18.按拆卸的相反顺序安装部件。
