Passat 1.6 AHL发动机

车    型：Passat 1.6

年    款：1996-2000

发动机代码：AHL

拆卸

1.升起并支撑住汽车的前部。

2.拆下：

• 发动机下部挡板。
• 前保险杠。
• 空气滤清器进气管。

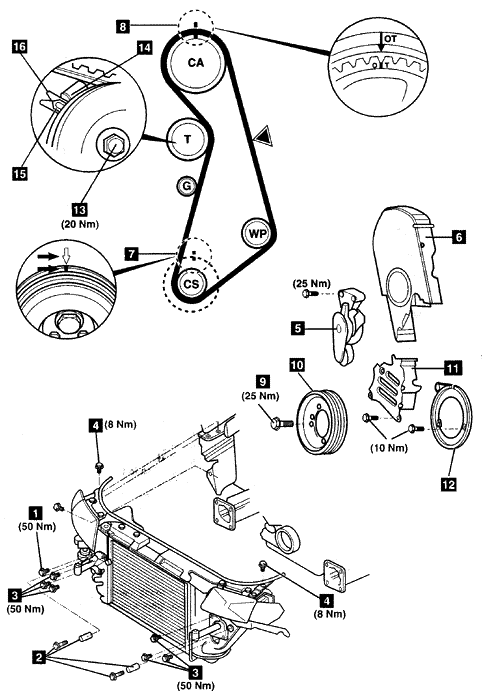

• 前面板螺栓1。

3.在前面板2安装代号为3369的支架导管。

4.拆下前面板螺栓3和4。

5.向前滑动前面板。

6.拆下：

• 辅助驱动皮带。
• 辅助驱动皮带张紧器5。
• 正时皮带上盖6。

7.转动曲轴到1号气缸的上死点位置。

8.确保正时标记7和8准确对齐。

9.拆下：

• 曲轴皮带轮螺栓9。
• 曲轴皮带轮10。
• 正时皮带中盖11。
• 正时皮带下盖12。

10.松开张紧器螺母13。顺时针方向转动张紧器脱离皮带。轻轻地拧紧

  螺母。

11.拆下正时皮带。

  注意：如果皮带被重新使用，请用粉笔在皮带上标明转动方向。

安装

1.确保正时标记8准确定位。

2.安装正时皮带到曲轴链轮和水泵链轮上。

3.安装：

• 正时皮带中盖11。
• 正时皮带下盖12。
• 曲轴皮带轮10。
• 曲轴皮带轮螺栓9。

4.拧紧曲轴皮带轮螺栓9。拧紧力矩：25Nm。

5.确保正时标记对齐7。

6.安装正时皮带到张紧轮和凸轮轴链轮上。

  注意：确保在非张紧侧的链轮之间的皮带是绷紧的。

7.松开张紧器螺母13。

8.确保张紧器固定凸耳被正确地安装。

9.使用Matra V.159扳手,逆时针与顺时针转动张紧器5次直到尽头为止。

10.使用Matra V.159扳手，逆时针方向转动张紧器一圈，然后慢慢地顺时

  针转动直到指示器15和底板的槽口16对齐。

11.拧紧张紧器螺母13。拧紧力矩：20Nm。

12.顺时针方向转动曲轴两圈到1号气缸的上死点位置。

  注意：不间断地平稳地转动曲轴45°。

13.确保正时标记7和8准确定位。

14.确保指示器15和底板的槽口16对齐。

15.在皮带的▲处用拇指按压。指示器15和槽口16必须错开。

16.停止按压，松开拇指。

17.顺时针方向转动曲轴两圈到1号气缸的上死点位置。

   注意：不间断地平稳地转动曲轴45°。

18.确保指示器15和底板的槽口16对齐。

19.按拆卸的相反顺序安装部件。
