进口汽车>>正时皮带拆装及正时图>>大众 |
Passat 1.8 |
|
VOLKSWAGEN

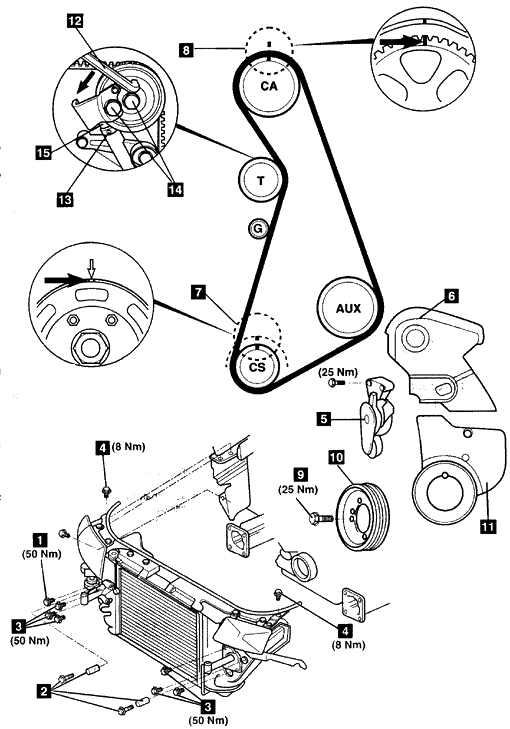

车 型:Passat 1.8 年 款:1996-2001 发动机代码:ADR,APT,ARG 拆卸 1.确保冷却液温度在30℃以上。 注意:将张紧器的推杆压缩到张紧器体中。 2.升起并支撑住汽车的前部。 3.拆下:
4.在前面板2中安装代号为3369的支架导管。 5.拆下前面板螺栓3和4。 6.向前滑动前面板。 7.拆下:
8.顺时针方向转动曲轴到1号气缸的上死点位置。 9.确保正时标记7和8准确对齐。 10.拆下:
11.使用8毫米内六角扳手12,逆时针方向慢慢地转动张紧轮直到推杆孔 和张紧器体13对齐。 12.使用1.5毫米的销钉将张紧轮固定在当前位置。 注意:不要松开张紧器螺栓14。 13.拆下正时皮带。 注意:如果皮带被重新使用,请用粉笔在皮带上标明转动方向。 安装 1.确保正时标记8准确定位。 2.安装正时皮带到曲轴链轮和辅助轴链轮上。 3.安装:
4.轻轻地拧紧曲轴皮带轮螺栓9。 5.确保曲轴皮带轮正时标记对齐7。 6.安装正时皮带到张紧轮和凸轮轴链轮上。 注意:确保在非张紧侧的链轮之间的皮带是绷紧的。 7.使用8毫米内六角扳手12,逆时针方向转动张紧轮直到锁止销13能够被 拆下。 8.顺时针方向转动张紧轮直到推杆15完全伸展。 9.顺时针方向转动曲轴两圈到1号气缸的上死点位置。 10.确保正时标记7和8准确定位。 11.拧紧曲轴皮带轮螺栓9。拧紧力矩:25Nm。 12.按拆卸的相反顺序安装部件。 |
|
|
|
