Passat 1.8 Turbo |
|
VOLKSWAGEN

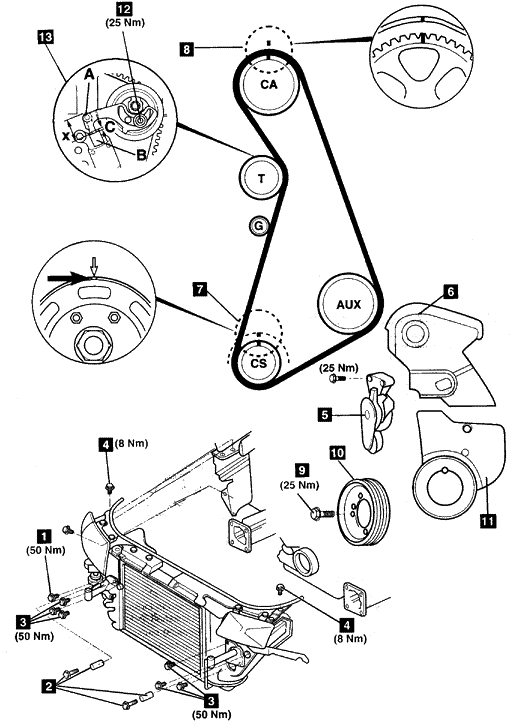

车 型:Passat 1.8 Turbo 年 款:1996-2001 发动机代码:AEB,ANB,APU 拆卸 1.升起并支撑住汽车的前部。 2.拆下:
3.在前面板2中安装代号为3369的支架导管。 4.拆下前面板螺栓3和4。 5.向前滑动前面板。 6.拆下:
7.顺时针方向转动曲轴到1号气缸的上死点位置。确保正时标记7和8准确 定位。 8.拆下:
9.松开张紧器螺栓12。顺时针方向慢慢地转动张紧器脱开皮带。轻轻地 拧紧螺栓。 10.拆下正时皮带。 注意:如果皮带被重新使用,请用粉笔在皮带上标明转动方向。 安装 1.确保正时标记对齐8。 2.安装正时皮带到曲轴链轮和辅助轴链轮上。 3.安装:
4.轻轻地拧紧曲轴皮带轮螺栓9。 5.确保曲轴皮带轮正时标记对齐7。 6.安装正时皮带到张紧轮和凸轮轴链轮上。 注意:确保在非张紧侧的链轮之间的皮带是绷紧的。 7.松开张紧器螺栓12。 8.使用Matra V.159扳手,逆时针方向转动张紧器直到活塞A完全伸展,并 且使活塞B升高大约1毫米,见13。 9.拧紧张紧器螺栓12。拧紧力矩:25Nm。 10.顺时针方向转动曲轴两圈到1号气缸的上死点位置。 11.确保正时标记7和8准确定位。 12.确保张紧器活塞B的上边和C部分对齐或‘X’尺寸在25-29毫米之间, 见13。 13.拧紧曲轴皮带轮螺栓9。拧紧力矩:25Nm。 14.按拆卸的相反顺序安装部件。 |
|
|
|
