Passat 2.8 30V

车    型：Passat 2.8 30V

年    款：1996-2001

发动机代码：ACK, ALG，APR，AQD

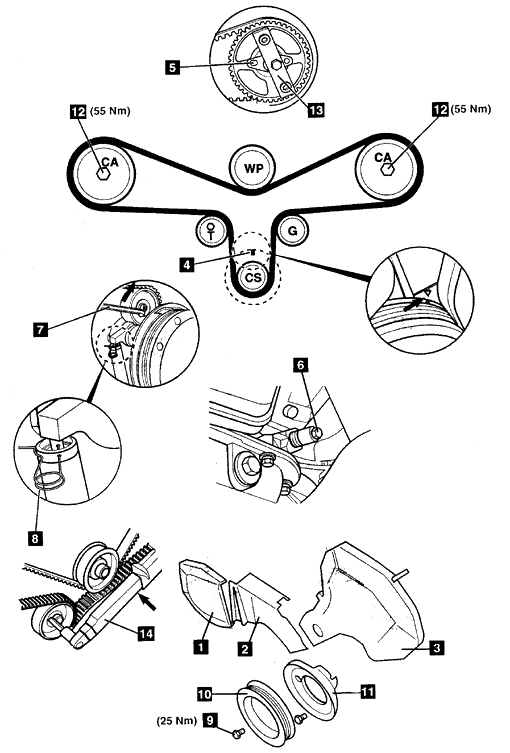

拆卸

1.拆下：

• 粘液驱动风扇（左旋）。
• 辅助驱动皮带。
• 辅助驱动皮带张紧器。
• 正时皮带盖1，2和3。

2.转动曲轴到3号气缸的上死点位置。

3.确保曲轴皮带轮正时标记对齐4。

4.确保在凸轮轴链轮锁止板中的大孔相互面对，见5。

5.如果不是：请顺时针方向转动曲轴一圈。

6.从曲轴箱上拆下塞子。拧入曲轴锁紧工具。工具6的号码为3242。

  注意：曲轴辐板中的上死点孔必须和塞子孔相对齐。

7.使用8毫米内六角扳手7，顺时针方向转动张紧轮直到推杆孔和张紧器体

  对齐。用直径为2毫米的销钉通过张紧器体小孔固定推杆。

8.拆下：

• 曲轴皮带轮螺栓9。
• 曲轴皮带轮10。
• 粘液驱动风扇固定支架。
• 正时皮带下盖11。
• 正时皮带。

  注意：如果皮带被重新使用，请用粉笔在皮带上标明转动方向。

安装

1.拆下：

• 各个凸轮轴链轮的螺栓12。
• 各个凸轮轴链轮锁止板5。

2.拧入10毫米螺栓到凸轮轴中以作为拉出器的支架。

3.使用代号为3032的拉出器13，从锥形轴承上松开凸轮轴链轮。

4.安装：

• 锁止板5。
• 螺栓12。

5.轻轻地拧紧各个凸轮轴链轮上的螺栓12。

6.确保凸轮轴链轮能够没有倾斜、自由地转动，。

7.安装正时皮带。

8.安装锁紧工具到凸轮轴，工具号为3391。

9.使用8毫米内六角扳手7，顺时针方向轻轻地转动张紧轮。从张紧器体

上拆下销钉以释放推杆8。

10.安装扭矩扳手到张紧器的六角螺栓上，见14。

11.逆时针方向张紧正时皮带到15Nm，见14。

12.拆下扭矩扳手。

13.拧紧各个凸轮轴链轮的螺栓12到55Nm。

14.安装曲轴皮带轮10。

15.拆下：

• 凸轮轴锁紧工具。
• 曲轴锁紧工具6。

16.安装塞子。

17.拧紧曲轴皮带轮螺栓9。拧紧力矩：25Nm。

18.按拆卸的相反顺序安装部件。
