Sharan 1.8 Turbo

车    型：Sharan 1.8 Turbo

年    款：1997-2001

发动机代码：AJH

拆卸

1.升起并支撑住汽车的前部。

2.拆下：

• 空气滤清器总成。
• 发动机下部挡板。
• 中间冷却器到涡轮增压器软管。
• 中间冷却器到涡轮增压器软管支架。
• 辅助驱动皮带。
• 辅助驱动皮带张紧器1。
• 正时皮带上盖2。

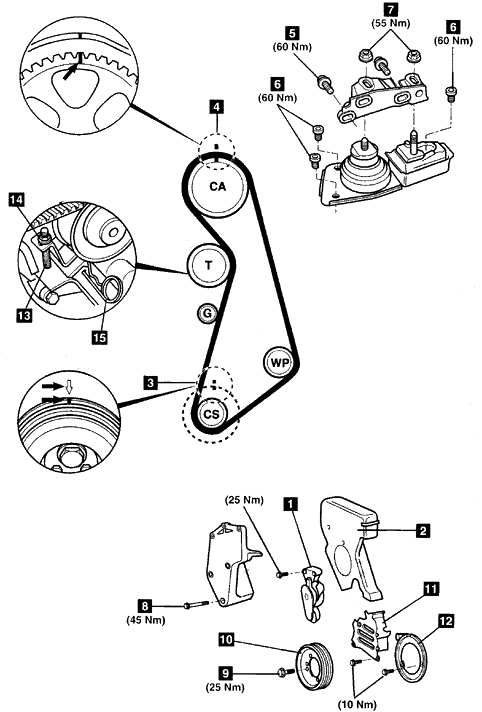

3.转动曲轴到1号气缸的上死点位置。

4.确保曲轴皮带轮正时标记对齐3。

5.确保凸轮轴链轮正时标记对齐4。

6.支撑住发动机。

7.拆下：

• 右侧发动机支座螺栓5和6。
• 右侧发动机支座螺母7。
• 右侧发动机支座。
• 发动机支座支架螺栓8。
• 发动机支座支架。
• 曲轴皮带轮螺栓9。
• 曲轴皮带轮10。
• 正时皮带中盖11。
• 正时皮带下盖12。

8.插入一个M5双头螺栓13到张紧器中。

9.安装螺母和垫圈14到双头螺栓上。完全拧紧螺母以使锁止销15

  能够被插入。

  注意：不要过分拧紧螺母。

10.拆下正时皮带。

  注意：如果皮带被重新使用，请用粉笔在皮带上标明转动方向。

安装

1.确保凸轮轴链轮正时标记对齐4。

2.安装正时皮带到曲轴链轮上。

3.安装：

• 正时皮带下盖12。
• 曲轴皮带轮10。
• 曲轴皮带轮螺栓9。

4.轻轻地拧紧曲轴皮带轮螺栓9。

5.确保曲轴皮带轮正时标记对齐3。

6.按照下列顺序安装正时皮带到其它的链轮上。

• 水泵链轮。
• 张紧轮。
• 凸轮轴链轮。

  注意：确保在非张紧侧的链轮之间的皮带是绷紧的。

7.拆下锁止销15。

8.拆下螺母13和双头螺栓14。

9.顺时针方向转动曲轴两圈。

10.确保正时标记3和4对齐。

11.安装发动机支座支架。

12.拧紧发动机支座支架螺栓8到45Nm。

13.拧紧曲轴皮带轮螺栓9。拧紧力矩：25Nm。

14.安装：

• 正时皮带中盖11。
• 发动机支座。

15.拧紧：

• 发动机支座螺栓6。拧紧力矩：60Nm。在螺栓上涂上一薄层机油。
• 发动机支座螺栓7。拧紧力矩：55Nm。
• 发动机支座螺栓5。拧紧力矩：60Nm。在螺栓上涂上一薄层机油。

16.按拆卸的相反顺序安装部件。
